Ejemplos de materiales de cubierta


Techo de bobinas de tierra
Techo de bloques de tierra - cemento
Techos de tejas de arcilla
Conoide de yeso y fibras de sisal
Techo prefabricado de canales de concreto
Techos de ferrocemento
Sabanas de fibrocemento corrugadas
Tejas de micro concreto TMC (mortero vibrado)
Techos de paja de tallo r�gido durables
Estructura de bamb� para techos
Estructura de techo de madera rolliza
Tejas de bamb� y madera
Cubierta de planchas met�licas corrugadas


Techo de bobinas de tierra

CARACTER�STICAS:

Propiedades especiales Techo pesado, buen aislamiento t�rmico
Aspectos econ�micos Bajo costo
Estabilidad Buena
Capacitaci�n requerida Experiencia en construcciones de barro
Equipamiento requerido Equipo de construcci�n usual
Resistencia s�smica Baja
Resistencia a huracanes Buena
Resistencia a la lluvia Depende de la capa de acabado
Resistencia a los insectos Baja
Idoneidad clim�tica Calido, seco o clima andino
Grado de experiencia Normal

BREVE DESCRIPCI�N:

• Este sistema constructivo es apropiado para techos inclinados y planos.

• Su densidad y capacidad para retener el calor, hace que sea apropiado para regiones monta�osas o con clima c�lido seco donde los d�as son calurosos y las noches fr�as.

• La pieza principal es una bobina, hecha enrollando un material fibroso vegetal, largo (generalmente paja) y un suelo arcilloso h�medo alrededor de una varilla de madera (3 - 5 cm de di�metro, 80 - 100 cm de largo).

• Las bobinas se colocan sobre vigas de madera, cuando est�n todav�a humedas y se presionan las unas contra las otras y rellenan los espacios entre las bobinas con la mezcla de fibra y tierra.

• Despu�s del secado, las grietas son llenadas con una pasta de tierra, y encima se aplica una capa de 2 cm de tierra estabilizado con cal y fibra finamente cortada.

• Finalmente el techo es cubierto con papel asfaltico y una capa de arena o grava fina.

• Teniendo en cuenta la gran proporci�n de fibras vegetales y madera, el riesgo de ser afectado por termitas es grande.

M�s informaci�n: Bibl. 02.19, 23.24.

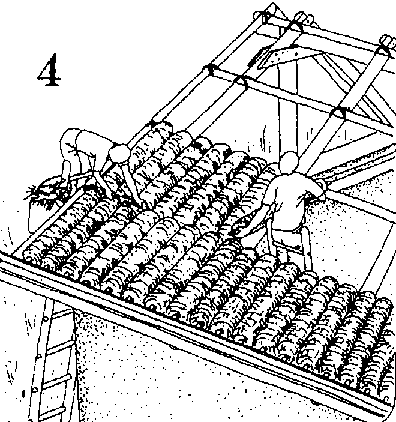

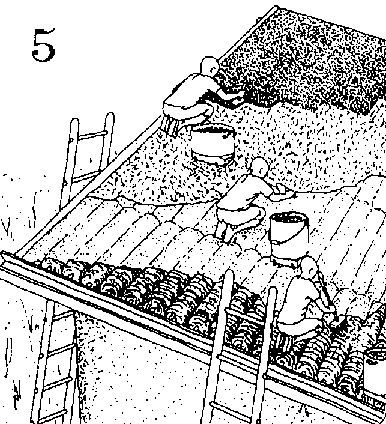

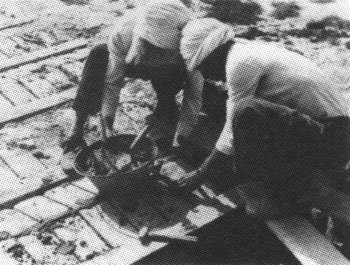

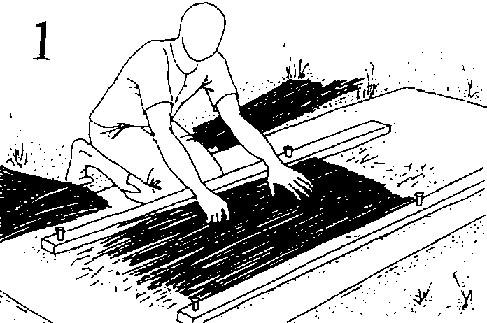

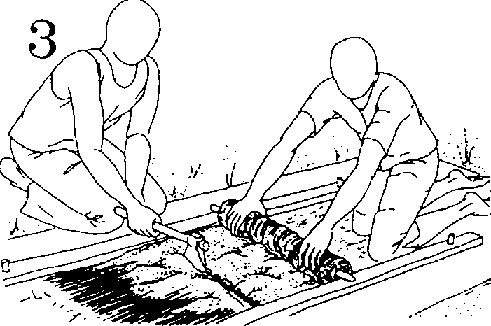

Preparaci�n de las bobinas de tierra construcci�n del techo
(Dibujos: Vorhauer, Bibl. 23.24)

Figura 1

Figura 2

Figura 3

Figura 4

Figura 5



Techo de bloques de tierra - cemento

CARACTER�STICAS:

Propiedades especiales Simple sistema de prefabricado de auto-ayuda
Aspectos econ�micos Costo bajo a mediano
Estabilidad Buena
Capacitaci�n requerida Conocimientos medios de construcci�n
Equipamiento requerido Prensa para bloques CINVA, encofrado para vigas
Resistencia s�smica Baja
Resistencia a huracanes Buena
Resistencia a la lluvia Depende del acabado de la superficie
Resistencia a los insectos Buena
Idoneidad clim�tica Clima c�lido y seco, climas monta�osos
Grado de experiencia Experimental, numerosas viviendas en Tunez

BREVE DESCRIPCI�N:

• Este m�todo de construcci�n para techos fue desarrollado por la "Swedish Association for Development of Low-Cost Housing, Lund University", Suecia, para un proyecto piloto en Rohia, T�nez, basado en "construcci�n de auto-ayuda planificada".

• Aparte del aspecto de auto-ayuda, el objetivo fue el de construir un techo resistente (sobre el cual se pueda transitar), usando materiales locales diferentes a la madera, que es escasa y costosa.

• El principal material escogido fue el suelo del lugar, llamado Torba, suelo de una granulometria fina, con un contenido de 60 % de CaO (cal). Este se us� para hacer bloques de tierra-cemento con una prensa para bloques CINVA-Ram.

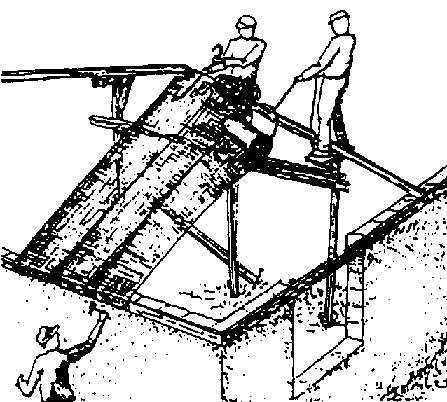

• Los techos ligeramente inclinados fueron construidos con vigas de concreto prefabricadas, colocadas con mucha exactitud y en forma paralela, a una distancia suficiente para soportar dos bloques de tierra-cemento apoyados el uno al otro (por lo que los bloques fueron dise�ados una de las caras menores biseladas). El par de bloques se unieron con mortero de cal y cemento. Una vez completado, el techo fue cubierto con una lechada de cemento, encima una capa de 5 cm de tierra-cemento compactado, y finalmente una lechada de cal.

M�s informaci�n: SADEL, Arkitektur 1, P.O. Box 118, 221 00 Lund, Sweden; Bibl. 00.01

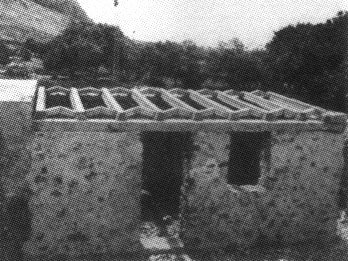

Construcci�n del Techo Torba Estabilizado con Cemento
(Fotos: Bibl. 00.01)

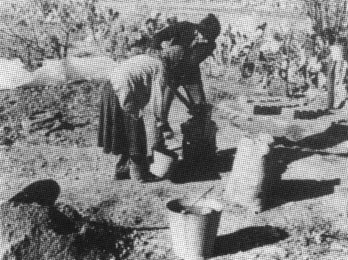

Izquierda: Prefabricado de elementos de tierra-cemento y de concreto

A - Derecha: Construcci�n del techo

B - Derecha: Construcci�n del techo

C - Derecha: Construcci�n del techo

D - Derecha: Construcci�n del techo



Techos de tejas de arcilla

CARACTER�STICAS:

Propiedades especiales Durable, cobertura impermeable para techos inclinados
Aspectos econ�micos Costos bajos a medianos
Estabilidad Buena
Capacitaci�n requerida Mano de obra especializada
Equipamiento requerido Unidad de producci�n para tejas de arcilla
Resistencia s�smica Baja
Resistencia a huracanes Mediana a buena
Resistencia a la lluvia Muy buena
Resistencia a los insectos Muy buena
Idoneidad clim�tica Todos los climas, pero usual en zonas humedas
Grado de experiencia Tradicional

BREVE DESCRIPCI�N:

• Tejas de arcilla cocida solo se pueden usar en techos inclinados, de 20� a 50� de inclinaci�n de las vigas, y la forma de las tejas difiere segun el rango de la inclinaci�n. Cabe recordar que el angulo de las vigas siempre es mayor que el de las tejas (ver dibujos en la pagina siguiente).

• La producci�n de tejas de arcilla es un oficio artesanal tradicional en muchas regiones, sin embargo es muy dif�cil lograr una calidad y forma uniforme. Las plantas mecanizadas producen tejos de buena calidad, pero a mayor costo Una soluci�n intermedia apropiada se logra usando prensas m�viles con moldes intercambiables, para diferentes formas de tejas (ver ANEXO: Maquinas y Equipos).

• El mayor problema de las tejas de arcilla es la inmensa p�rdida (en la India aprox. 35%) por agrietamiento y r�tura, que depende del tipo de arcilla y el sistema de producci�n. Un buen remedio se ha encontrado en el uso de cloruro de amonio como aditivo (entre 0.1 y el 1.0 %), de acuerdo al tipo de tierra (Bibl. 00.41).

• Las tejas de barro son pesadas y por lo tanto requieren de una estructura portante resistente y con listones sin mucha separaci�n. Por eso, el dise�o de tejas que requieren mayor separaci�n de los listones (ej. tejas Mangalore) son m�s livianas y econ�micas. Pero generalmente el reducido peso del techo y la poca uni�n entre tejas, lo hacen susceptible a la destrucci�n s�smica.

• Las tejas de buena calidad y con suficiente traslape son impermeables. El color rojo sin embargo tiende a absorber la radiaci�n solar, por lo que podr�a ser necesario un cielo raso para mejorar el confort interior.

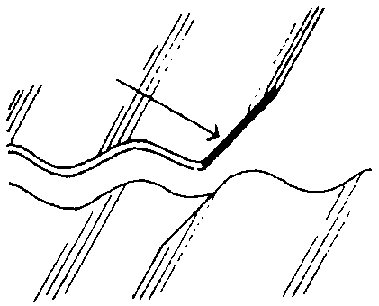

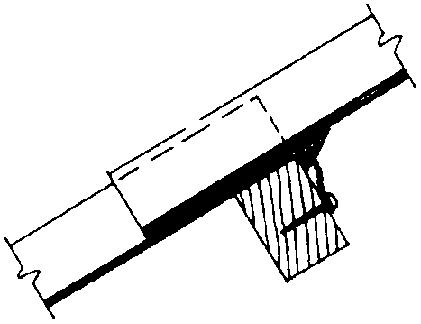

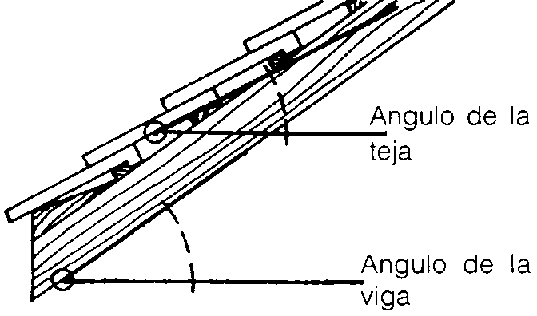

Relaci�n entre el angulo de la viga y el angulo de la teja

Relaci�n entre el angulo de la viga y el angulo de la teja

Elementos coberturas de arcilla cocida

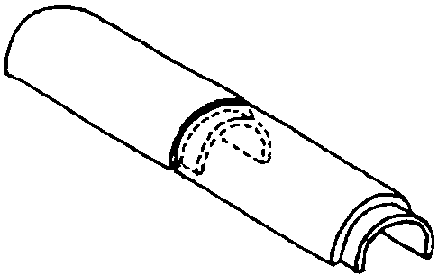

Tejas de caballete

Tejas Lima hoya

Tejes de ventilaci�n

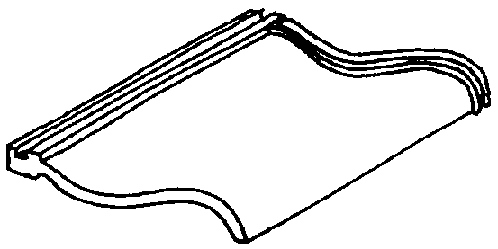

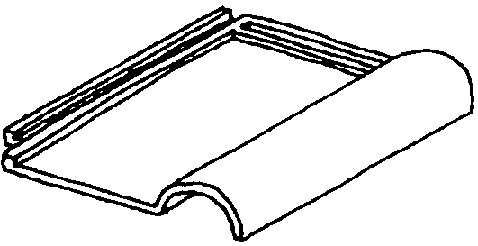

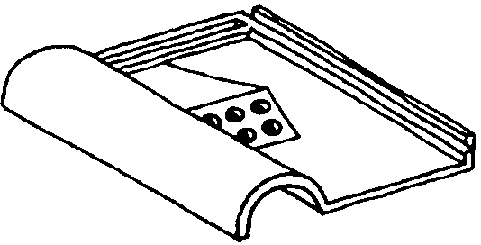

Algunas tejas de barro t�picas y su angulo de viga m�nimo
(reducido en 5�, si la teja es colocada sobre una membrana impermeable)

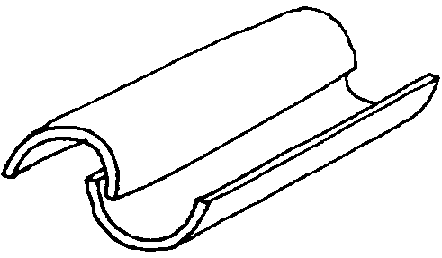

Teja Pantile 25�

Teja Romana 25�

Tejas Marsellesas Mangalore 25�

Teja Espa�ola o China 30�

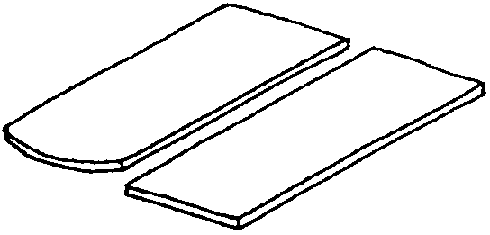

Tejas planas 30�



Conoide de yeso y fibras de sisal

CARACTER�STICAS:

Propiedades especiales Material y dise�o innovativo
Aspectos econ�micos Costos bajos a medianos
Estabilidad Buena
Capacitaci�n requerida Preparaci�n especial
Equipamiento requerido Encofrado sencillo de madera
Resistencia s�smica Buena
Resistencia a huracanes Buena, si tiene protecci�n contra la lluvia
Resistencia a la lluvia Baja
Resistencia a los insectos Buena
Idoneidad clim�tica Climas secos
Grado de experiencia Experimental

BREVE DESCRIPCI�N:

• Esta es una unidad experimental desarrollada por el Prof. Roberto Mattone y Gloria Pasero en el Polit�cnico de Tur�n, Italia.

• La forma del elemento conoide le permite ser usado como techo o como componente de un muro.

• El proyecto se basaba en lograr un componente resistente y vers�til, en base a yeso y sisal (que abundan en ciertas regiones), usando equipo y encofrado simple.

• Los ensayos de laboratorio mostraron buena resistencia en relaci�n a su peso, ya que las fibras tienen una gran resistencia a la tracci�n y se adhiere bien con el yeso. Adem�s la resistencia al fuego y a ataques biol�gicos es buena.

• La mayor desventaja es la solubilidad del yeso en agua, lo que requiere una impermeabilizaci�n total de la superficie.

M�s informaci�n: Prof. Roberto Mattone, Facolt� di Architettura, Politecnico di Torino, Viale Mattioli 39, Torino 10125, Italia; Bibl. 23.15.

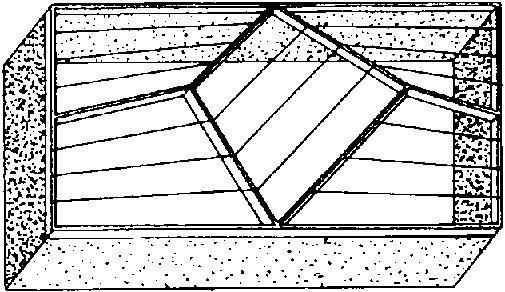

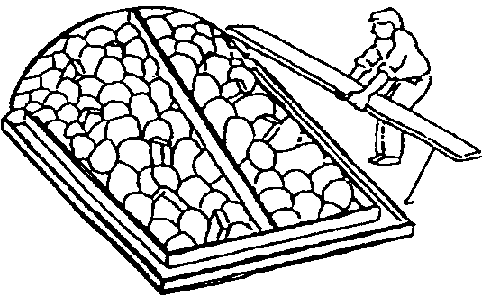

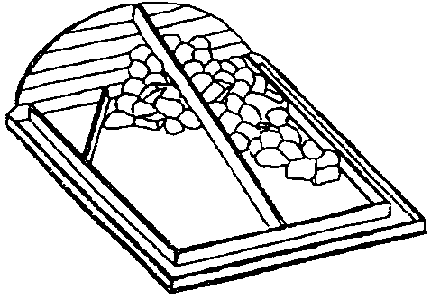

Preparando el encofrado: el marco de madera es llenado con trozos de ladrillo y piedras, primero piezas grandes, luego m�s peque�as y al final arena fina, que es moldeada segun la forma deseada y cubierta con una l�mina de politeno. Sobre �sta base se coloca el mortero de yeso y sisal, para lograr el conoide.

Figura 1

Figura 2

Figura 3

Ensayo de resistencia del conoide terminado

Posibles formas de ensamblaje de los m�dulos



Techo prefabricado de canales de concreto

CARACTER�STICAS:

Propiedades especiales Alto rendimiento, encofrado y espacio m�nimo
Aspectos econ�micos Costos medianos a altos
Estabilidad Muy buena
Capacitaci�n requerida Mano de obra promedio
Equipamiento requerido Encofrados met�licos especiales
Resistencia s�smica Buena
Resistencia a huracanes Buena
Resistencia a la lluvia Buena
Resistencia a los insectos Muy buena
Idoneidad clim�tica Todos los climas
Grado de experiencia Experimental

BREVE DESCRIPCI�N:

• Este sistema, desarrollado en el "National Building Research Institute", Pretoria, Sud-Africa, se basa en un elemento de concreto armado perfilado en forma de canal, que se fabrica f�cilmente y con gran rapidez, requeriendo muy poco espacio de trabajo.

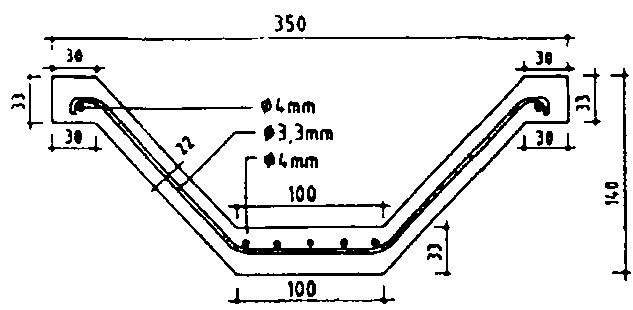

• Las dimensiones del corte transversal est�n indicadas en la siguiente pagina; la longitud usada en el proyecto es de 4.27 m, resultando un peso total de 107 kg. (o 25 kg/m). La armadura se compone de 7 barras de acero de 4 mm en el sentido de su longitud y de estribos de barras de acero de 3.3 mm cada 30 cm. Los elementos son autoportantes, tienen una luz de 3.50 m, con un voladizo a cada lado de los muros.

• El ensamblaje del techo se lleva a cabo manualmente. Despu�s de colocar los canales uno al lado del otro, se cierran las aberturas entre el muro y los canales con un bloque prefabricado, sellando las juntas. Se coloca una lamina de politeno sobre los canales, que a su vez es cubierta por una capa de grava suelta de 20 mm de espesor, que mejora el aislamiento t�rmico y protege la lamina. La grava es contenida por bloques prefabricados de concreto cavernoso, colocados en seco en los extremos de los canales. El agua de lluvia que se acumula en los canales puede drenar a trav�s de los bloques y ser recolectada. Una pendiente del 5% es recomendable.

M�s informaci�n: Jorge L. Arrigone, Senior Chief Research Officer, National Building Research Institute, P.O. Box 395, Pretoria 0001, Sud Africa; Bibl. 23.02.

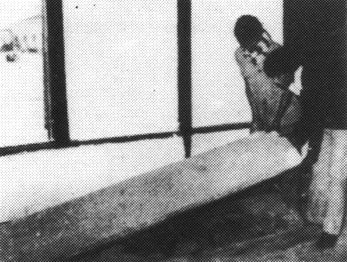

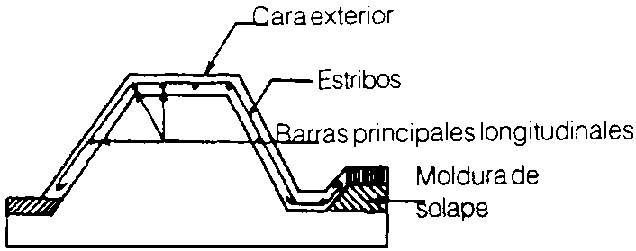

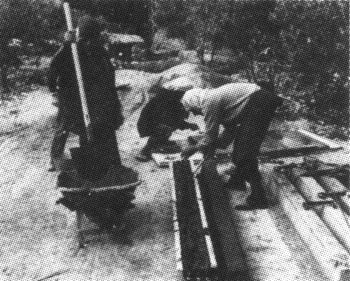

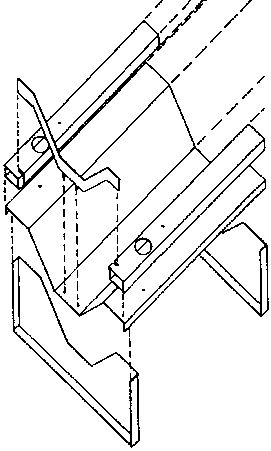

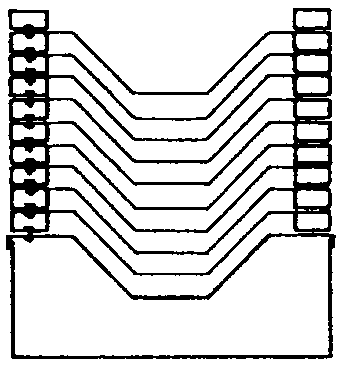

Prefabricaci�n de las unidades con forma de canal

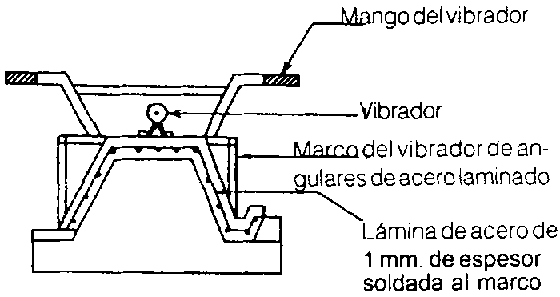

El molde de acero consiste de una base perfilada en forma de canal, con soportes fijados en el piso de concreto, as� como de partes m�viles como son las tapas laterales y de los extremos. El interior del molde es cubierto con una lamina de politeno que es presionada sobre la superficie otro molde de acero con forma de canal. Las tapas laterales y de los extremos son fijadas con pernos, y una mezcla seca de mortero de 1:3 (cemento: arena gruesa), de 33 mm de espesor en las partes horizontales y 22 mm en las partes inclinadas se coloca y se distribuye uniformemente. La malla de refuerzo de barras de acero de 4 mm se coloca sobre el mortero y se presiona hacia abajo y la superficie se aplana golpeando los lados del molde. Aprox. una hora m�s tarde, una nueva lamina de politeno se coloca sobre el elemento, y se presiona sobre la superficie con el molde de acero, las tapas laterales y de los extremos se fijan con pernos y se repite el mismo procedimiento. 10 unidades pueden ser fabricadas una sobre la otra, terminadas cada una en 20 minutos. En promedio, seis modulos de cobertura se producen por molde y d�a de trabajo de 8 horas. Las unidades se curan en h�medo durante dos semanas y en seco dos semanas m�s.

A - Prefabricaci�n de las unidades con forma de canal

B - Prefabricaci�n de las unidades con forma de canal

C - Prefabricaci�n de las unidades con forma de canal

D - Prefabricaci�n de las unidades con forma de canal



Techos de ferrocemento

CARACTER�STICAS:

Propiedades especiales Mayor relaci�n resistencia: peso que concreto armado
Aspectos econ�micos Costo alto
Estabilidad Muy buena
Capacitaci�n requerida Adiestramiento especial
Equipamiento requerido Encofrados, herramientas de carpinter�a
Resistencia s�smica Muy buena
Resistencia a huracanes Muy buena
Resistencia a la lluvia Muy buena
Resistencia a los insectos Muy buena
Idoneidad clim�tica Todos los climas
Grado de experiencia Experimental

BREVE DESCRIPCI�N:

• Los elementos de ferrocemento son muy delgados (15 a 25 mm), pero tienen un mayor porcentaje de armadura que el concreto armado, logrando una mejor relaci�n entre resistencia a la tracci�n y el peso. Se obtiene m�s resistencia y rigidez con piezas curvas o plegadas.

• Los techos de ferrocemento pueden ser ejecutados in-situ o prefabricados, siendo los primeros adecuados para formas libres, y los segundos para construcciones modulares repetitivas.

• Dependiendo del dise�o, los techos de ferrocemento pueden cubrir grandes �reas sin necesidad de estructuras intermedias que lo soporten, bajando as� los costos y obteniendo �reas cubiertas sin obstrucciones. Si la superficie de ferrocemento es ejecutada en forma correcta (recubrimiento total de mallas de alambre, acabado denso y liso, grietas selladas) no es necesario proteger la superficie, disminuyendo a�n m�s los costos. Sin embargo es recomendable aplicar una capa reflectante sobre la superficie exterior, para reducir la absorci�n de la radiaci�n solar.

M�s informaci�n: Bibl. 10.02,10.03,10.04, 23.01, 23.13, 23.22.

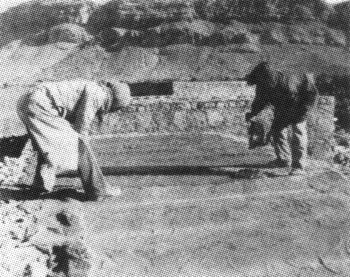

Techo de Ferrocemento con marco

• �ste techo esta dise�ado para actuar como viga de arriostre.

• Se colocan, un marco de madera (6 x 6 cm) en la parte superior exterior de los muros, as� como dos marcos en forma de tr�pode sobre el piso. La superficie definida por estos marcos son paraboloides hiperb�licos, compuestos por l�neas rectas, lo que facilita la colocaci�n de la armadura.

• La malla de alambre (2 o 3 capas) se estira sobre el marco y se clava o se grapa al mismo. El marco se necesita solamente para soportar la malla durante la construcci�n. Una vez colocado y fraguado el mortero, la estructura es autoportante.

• Las barras de refuerzo se colocan sobre los muros y a lo largo de los pliegues.

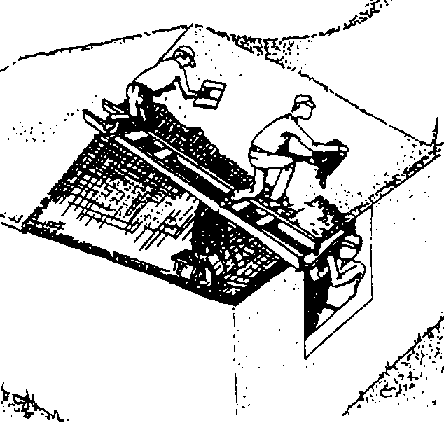

• El mortero se coloca con un equipo de trabajadores desde la parte superior que obligan al mortero pasar a trav�s de las mallas, mientras que otro equipo de trabajadores recuperan el mortero que cae y lo usan para rematar la parte inferior.

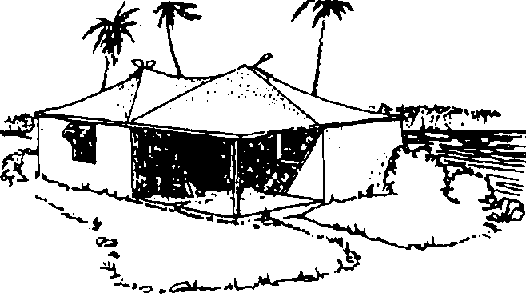

• �ste techo curvo, desarrollado por P. Ambacher, Francia, es muy aerodin�mico, y por lo tanto muy adecuado para zonas afectadas por huracanes. (Bibl. 23.01)

A - Techo de Ferrocemento con marco

B - Techo de Ferrocemento con marco

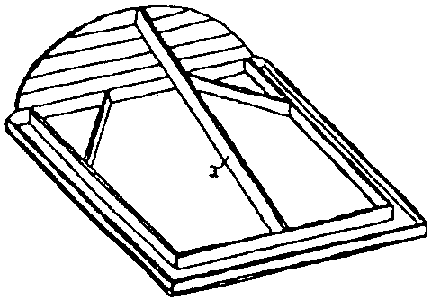

Marco de madera colocado sobre muro

Techo terminado

Elementos acanalados prefabricados (Bibl. 23.22)

• Estos elementos se basa en el principio, de que las losas plegadas tienen mucho m�s resistencia que las losas del mismo espesor sin pliegues.

• El modulo mostrado en esta pagina, fue desarrollado en el "Structural Engineering Research Centren", Roorkee, y puede ser ejecutado en un molde fijo de ladrillo y concreto o en un encofrado de madera port�til, y puede tener la forma de un canal o de un canal invertido.

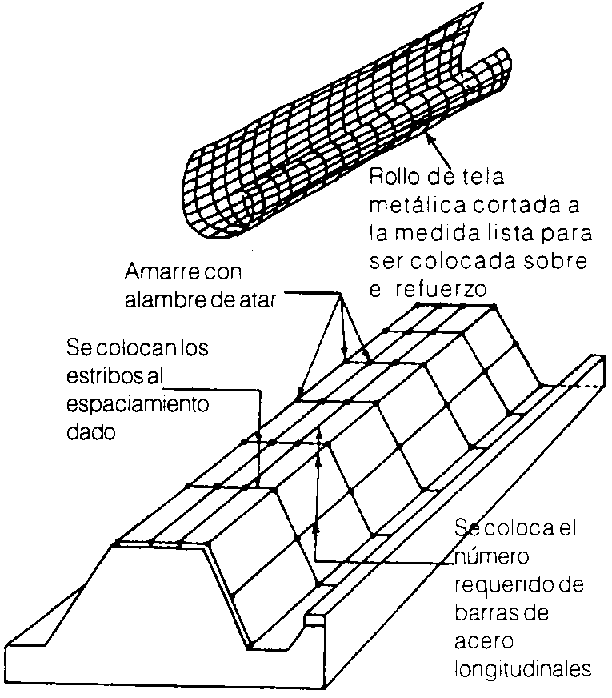

• La armadura se prepara en el encofrado.

• Antes de colocar el mortero, se aplica con una brocha una capa delgada de lechada de cemento sobre la armadura. Luego se coloca el mortero, asegurando que penetre debajo de la armadura. Esto se hace en 2 o 3 capas. Con un vibrador especialmente dise�ado dos operarios compactan el mortero.

• El elemento terminado se cura en humedo durante una semana, antes de sacarlo del encofrado. La cara inferior es acabada con una capa de lechada de cemento. El elemento debe ser curado por lo menos una semana m�s, antes de ser manipulado e instalado.

A - Elementos acanalados prefabricados

B - Elementos acanalados prefabricados

C - Elementos acanalados prefabricados

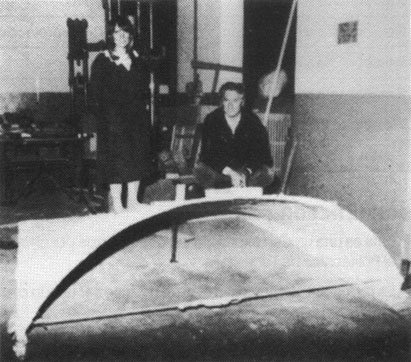

Elementos en forma de b�veda prefabricado (Bibl. 23.13)

• La alternativa a los elementos acanalados, mostrados en la pagina anterior, es un elemento en forma de b�veda, ejecutado b�sicamente de la misma manera.

• El m�dulo mostrado aqu� fue desarrollado en el "Regional Research Laboratory", Jorhat, India.

• �ste m�dulo mide 60 cm de ancho, 250 cm de largo y 2 cm de espesor. La armadura de cada modulo consiste de 5 barras de 6 mm � en direcci�n longitudinal y 10 barras del mismo di�metro en direcci�n transversal, con dos capas de malla de alambre de gallinero hexagonal. El mortero esta compuesto de 1 parte de cemento: 2 partes de arena (por peso).

• Los ensayos del comportamiento a largo plazo dieron resultados muy satisfactorios.

A - Extracci�n del elemento terminado del encofrado, ensamblaje de dos elementos

B - Extracci�n del elemento terminado del encofrado, ensamblaje de dos elementos

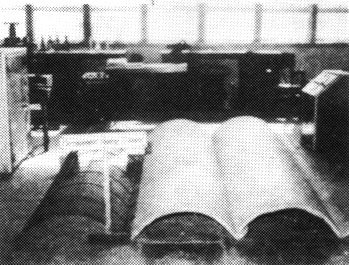

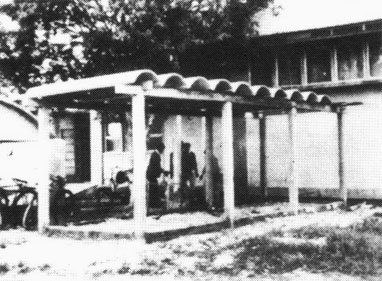

Ensayo de los elementos en forma de b�veda en un cobertizo para bicicletas



Sabanas de fibrocemento corrugadas

CARACTER�STICAS:

Propiedades especiales Sistema de bajo costo local
Aspectos econ�micos Material de cobertura duradero econ�mico
Estabilidad Buena, si es adecuadamente producido e instalado
Capacitaci�n requerida Adiestramiento especial y control de calidad constante
Equipamiento requerido Moldes simples, hechos localmente y transportables
Resistencia s�smica Sin experiencia
Resistencia a huracanes Buena, si est�n bien instaladas y aseguradas
Resistencia a la lluvia Buena
Resistencia a los insectos Buena
Idoneidad clim�tica Todos los climas
Grado de experiencia Tecnolog�a desarrollada, requiere de m�s experiencia

BREVE DESCRIPCI�N:

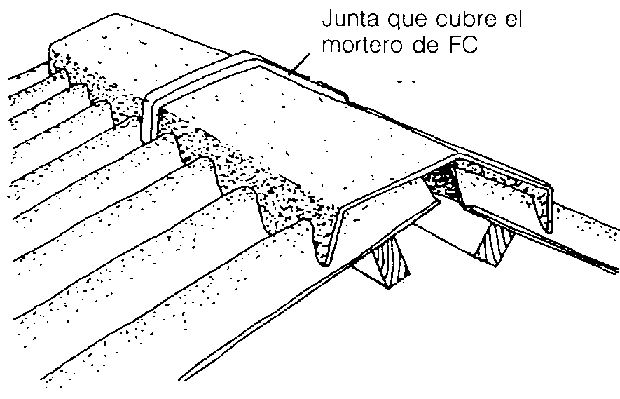

Sabanas corrugadas de FC

• fueron los primeros m�dulos de FC para techos desarrollados, con el objetivo de substituir sabanas gci y ac;

• requiere equipamiento simple, fabricado localmente y un equipo de trabajo perfectamente coordinado, de m�nimo dos operarios;

• consume aprox. la misma cantidad de cemento como sabanas de asbesto-cemento (15 kg. por m�), tomando en cuenta su mayor espesor y m�todo de producci�n manual, pero no requiere de electricidad;

• son dif�cil de manipular y de curar en recipientes de agua, por su gran tama�o;

• son dif�cil de transportar e instalar sin roturas, y no toleran construcciones de soporte inexactas;

• resisten fuertes vientos porque son pesadas y tienen poca superficie de empalme.

Mayormente es m�s f�cil de producir e instalar tejes de FC que sabanas de FC y por lo tanto son la soluci�n m�s adecuada

M�s informaci�n: FAS c/o SKAT, Vamb�elstr. 14, CH-9000 St. Gallen, Suiza; Bibl. 11.03, 11.05, 11.07, 11.08, 11.12, 11.15.

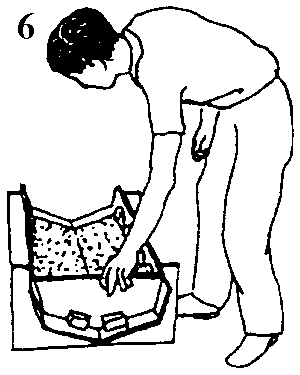

Producci�n de Sabanas de FC

Materiales y equipamiento

Cemento: cemento portland com�n (9.8 kg. por sabana corrugada de 10 mm de espesor y de 100 x 78 cm) con una relaci�n cemento: arena de 1:1; puzolana (ej. ceniza de cascara de arroz) puede ser a�adida, para mejorar la durabilidad de la fibra y reducir la cantidad de cemento, pero alarga el tiempo de la fragua, o sea mayor numero de moldes y mayor �rea de trabajo.

Arena: (10 kg. por sabana) de preferencia con part�culas angulares y entre 0.06 y 2 mm, libres de limo y arcilla.

Fibra: (0.2 kg. por sabana) preferentemente natural, como sisal, yute, coco, o fibra de pl�tano, pero tambi�n son aplicables fibras sint�ticas, ej. polypropileno o fibra de vidrio. Fibras largas pueden ser usadas, pero requieren de un procedimiento de producci�n m�s dif�cil y el producto es menos resistente. Fibras cortas, cortadas de 12 a 25 mm de largo, son muy f�cil de procesar, dan cohesi�n al mortero fresco, y tambi�n ayudan a prever rajaduras durante el proceso de secado.

Agua: de preferencia agua potable, en cantidad suficiente para hacer el mortero trabajable.

Aditivos: como impermeabilizantes pueden agregarse, si la arena no tiene una granulaci�n uniforme, y colorantes, si el color gris del cemento no es deseado.

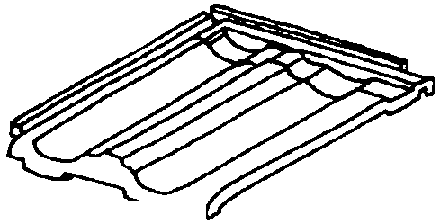

Plancha maestra: tablero horizontal con un marco, que define el tama�o de la sabana de FC y sujeta la lamina separadora de politeno.

Moldes corrugados de fraguado: sabanas de gci o ac, suficientes para dos d�as de producci�n. Todas las sabanas deben proceder del mismo vaciado y molde maestro, ya que sabanas de diferentes vaciados o de diferentes fabricantes, difieren ligeramente en cuanto a la exactitud de la corrugaci�n, y �sta es vital para un buen montaje y uso sin problemas.

Otros equipos: herramientas habituales.

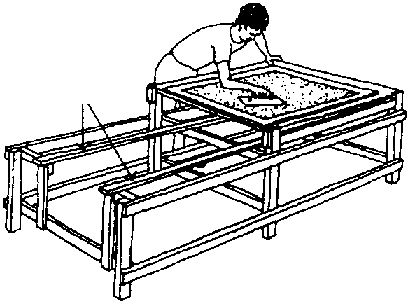

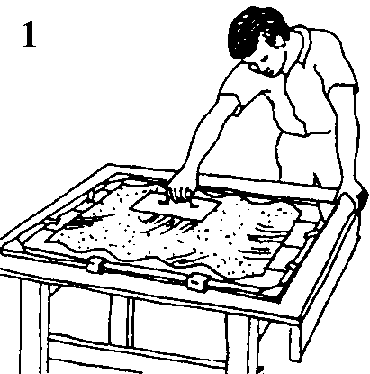

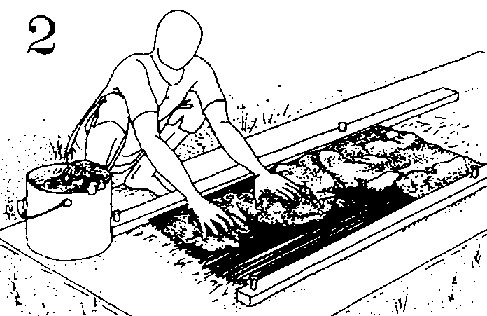

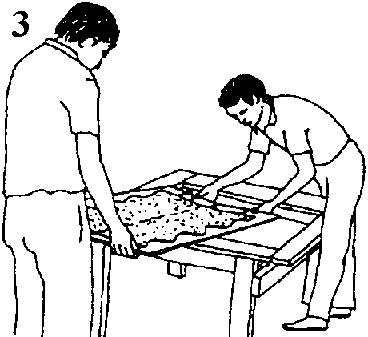

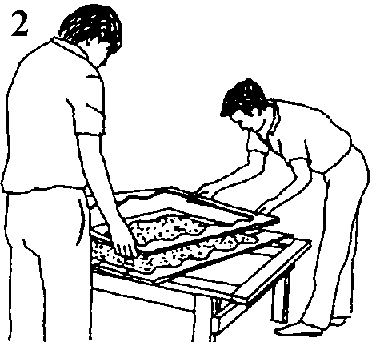

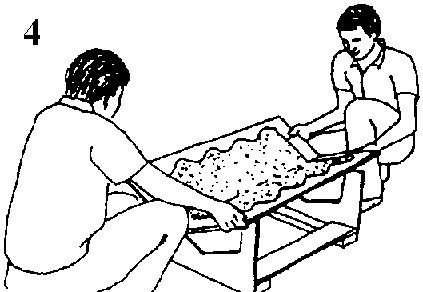

A - Producci�n de Sabanas de FC

B - Producci�n de Sabanas de FC

C - Producci�n de Sabanas de FC

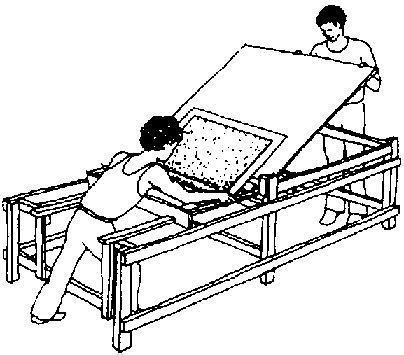

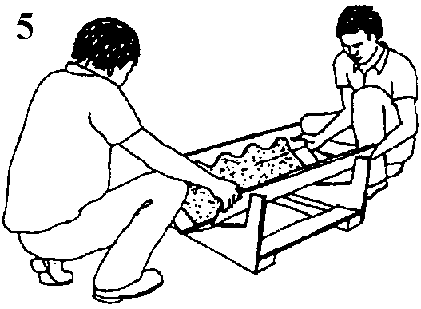

Moldeado y curado

• El mortero bien mezclado en la proporci�n correcta es repartido sobre la lamina de politeno, fijada sobre la plancha maestra; el mortero es apisonado, igualado a un grosor uniforme de 10 mm y allanado con la plancha.

• Se retira el marco, recortando las esquinas de la capa de mortero e inclinando la plancha maestra, hasta que la lamina de politeno con el fibrocemento fresco encima pueda resbalar gradualmente sobre el molde corrugado.

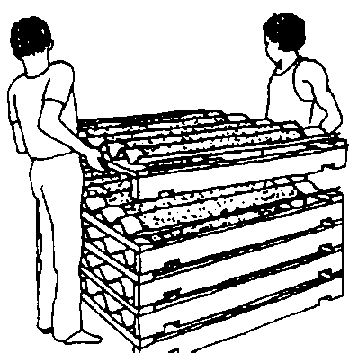

• La sabana de FC fresca con su molde son apiladas para el curado primario de 24 horas, siendo despu�s lo suficientemente r�gidos para ser sacadas del molde y colocadas verticalmente, para seguir siendo curadas (humedeciendo regularmente), o completamente sumergidas en agua durante dos semanas.

• El desencofrado debe concluirse antes de las 48 horas, ya que las sabanas tienden a contraerse y se rajar�an, por la resistencia del molde.

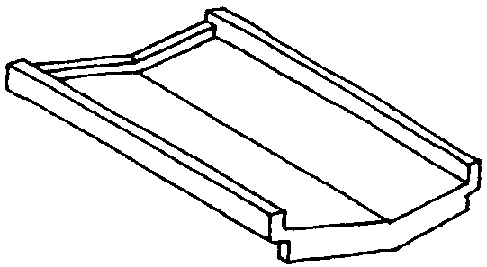

Producci�n de Tejas cumbreras de FC

Materiales y equipo: como para s�banas, pero forma de molde diferente, plancha maestra con bisagras, permitiendo ser plegada y ser usada como molde de fraguado, sujetada por una plantilla.

Moldeado y curado: como para sabanas.

Figura 1

Figura 2

Figura 3

Figura 4

Figura 5

Figura 6

Colocaci�n de Sabanas Corrugadas de FC

Las sabanas corrugadas de FC son colocadas sobre una estructura de madera, similar a las sabanas de gci y ac. Sabanas de FC son menos flexibles y pueden ser da�adas, si las cargas no son distribuidas uniformemente. Al construir la estructura de soporte, se debe prever que los bordes superiores est�n adecuadamente alineados. Si se usan clavos o tornillos, los respectivos huecos (di�metro ligeramente mayor) deben ser perforados de antemano. Como alternativa, se pueden insertar lazos de alambre durante el moldeado, evitando las perforaciones. Esquinas biseladas son esenciales para la impermeabilidad del techo.

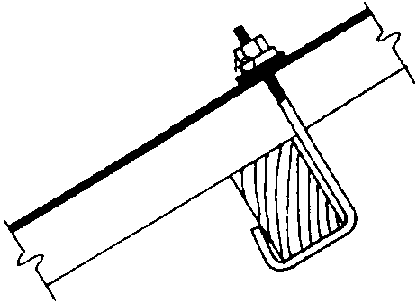

Fijaci�n con un tornillo en forma de J

Esquina biselada

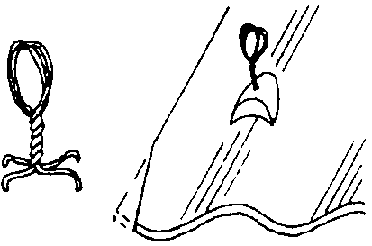

Fijaci�n con lazos de alambre

Lazos de alambre

Junta que cubre el mortero de FC


Indice - Precedente - Siguiente
