VITA                      BOLETIM TÉCNICO


                            CASA FARINHA MOINHO

                                  por

                           WALTER B. BOOHER

Este mill,  de grão com exceção do buhrs (que são pedra), cabo, parafusos,
parafusos, e cola, é construída de madeira. Plywood é especificado, mas tábuas de planície
possa ser used.  Em 1976, em Miami, Flórida, preços, o material para o moinho,
valha EUA $6-8.

O moinho pode ser dado poder a com um 1/4 Poder de Cavalo motor elétrico, poder de vento,
ou por hand.  Embora a máquina mostrada aqui é planejada para única família
use, o desenhista sente a máquina poderia ser aumentada facilmente aumentando
todas as dimensões. Fazer um moinho que tem um 9 " buhr de metal de diâmetro (em lugar de
o 4 1/2 " diâmetro um mostrado aqui) o corpo de moinho poderia dobrar em tamanho;
porém, a necessidade de cabo de passeio só seja aumentada de 3/4 " a 1 ".

O desenhista deste moinho de grão, Walter B. Booher, foi um Voluntário de VITA
para 11 years.  Durante algum tempo Booher que foi um máquina loja ferramenta desenhista
e professor de escola secundária, possuiu e operou um factory.  Now pequeno
aposentado, Bocher permanece um participante técnico ativo em programas de VITA.

Por favor envie prova resulta, comentários, sugestões e pedidos para mais adiante
informação para:

                     VITA
        1600 Bulevar de Wilson, Apartamento 500,
          Arlington, Virgínia 22209 E.U.A.
      TEL: 703/276-1800 * fac-símile: 703/243-1865
           Internet: pr-info@vita.org

                                                     ISBN 0-86619-112-7

       VOLUNTEERS EM AJUDA TÉCNICA


Algumas Notas Antes de Começar

O buhrs mostrados são duas pedras de apartamento.   However, a máquina foi construída e
usada com buhrs feito de barro incendiado e então aplicou jato de areia para os encrespar.
Resultados de inicial eram bons.

Buhrs de pedra devem ser afiados uma vez aproximadamente por ano.

Antes de começar, por favor leia para o plano inteiro carefully.  Pay atenção particular
para o arranjo de partes como mostrada nos desenhos de assembléia.

Cada parte será discutida em algum detalhe.   Os números debaixo de corresponda
diretamente para o ser de partes discutido; em outro palavra número 1 é uma discussão
de parte 1.

BOA SORTE!

                  O CORPO DE MOINHO

Partes (1) (2) (3) (4):




Use 1/2 " densidades plywood de qualidade bom para partes (1) e (2) e 3/4 " densidades



plywood para partes (3) e (4).   Todas as partes devem ser precisamente quadradas e dimensões



accurate.  Use que epoxy colam no quatro joints.  principal O uso de 2 " acabamento longo
unhas evitarão a necessidade por usar braçadeiras.   Está seguro o corpo de moinho é
perfeitamente quadrado antes de pôr de lado isto para a cola endurecer durante a noite.

(1) Subassembly, Lado de Esquerda.

(2) Subassembly, Lado Certo.



   Para outras dimensões vêem (1).

(3) Seção de fim.




(4) centro Bulkhead.  Overall



Dimensões de    mesmo como detalhe (3),
 note outras variações.

(5) dirija Shaft.  Use 3/4 dia. resfriado rodou aço para este part.  Use uns 1/4 ou



  3/8 polegada densidades que moem roda ou um 3/8 dia. em volta arquive para cortar a espiral
entalhe em um fim. Corte para o encaixe espiral aproximadamente 5/32 de uma polegada deep.  Follow
puxando tão de perto quanto possível; porém, um pouco de desigualdade no parafuso não vai
impeça de fazer o trabalho.

(6) Saltador de grão. Use plywood ao longo de.




(7) Dribbler Cocho Altura Ajuste Barra. Use 3/4 " espessuras anseiam.



   Fogão parafuso é 3/16 " por 2 " .  A noz alada é se ficada dura contra o
cabeça do parafuso com epoxy contra a cabeça e no threads.  Isto
faz uma unidade sólida do parafuso e noz alada.

(8) cadeira de balanço cradle.  Esta parte inclusive o



    cadeira de balanço barra, dribbler cocho altura ajuste,
barra e o proprietário de buhr rotativo são
todo o digramatically mostrado no esboço debaixo de.
Note que a ação excêntrica do buhr
proprietário provê a ação tremendo que
causas o grão para trabalhar lentamente ao fim
do cocho de dribbler em onde cai
o funil amoldou parte #19 isso dirige isto



no buhrs.

(9) roqueiro Bar.




(10) proteção o incline refeição.   Isto



Parte de     ajuda inclinar a refeição
no orage de s estão drawer.  Dois
requerida.

(S) Esta pequena primavera segura o



   dribbler cocho contra o
Roqueiro Bar.  é fixo ao uma
termine ao dribbler como mostrada e o
outro fim é prendido ao interior
parede do mill.  que O fim prendeu
para a parede de moinho deveria estar aproximadamente
1/2 " abaixam que o fim prendeu
o dribbler.

(11) a base de saltador de grão é à esquerda fixa lado do corpo de moinho por



    o uso de dois alvo hinges.  que As dobradiças deveriam ter sobre um 1 " alfinete longo
e 1 " leaf.  longo O propósito desta maneira de prender o saltador de grão
é tornar isto possível ajustar a liberação entre o saltador de grão
borbote e o cocho de dribbler. Veja separa 11 e 17.




(12) base de motor também é prendida para o



    deixou lado de corpo de moinho através de duas dobradiças
ou mesmo tamanho.

(13) Ajuste de Buhr Bar.  Hardswood



    é preferido para isto
parte.

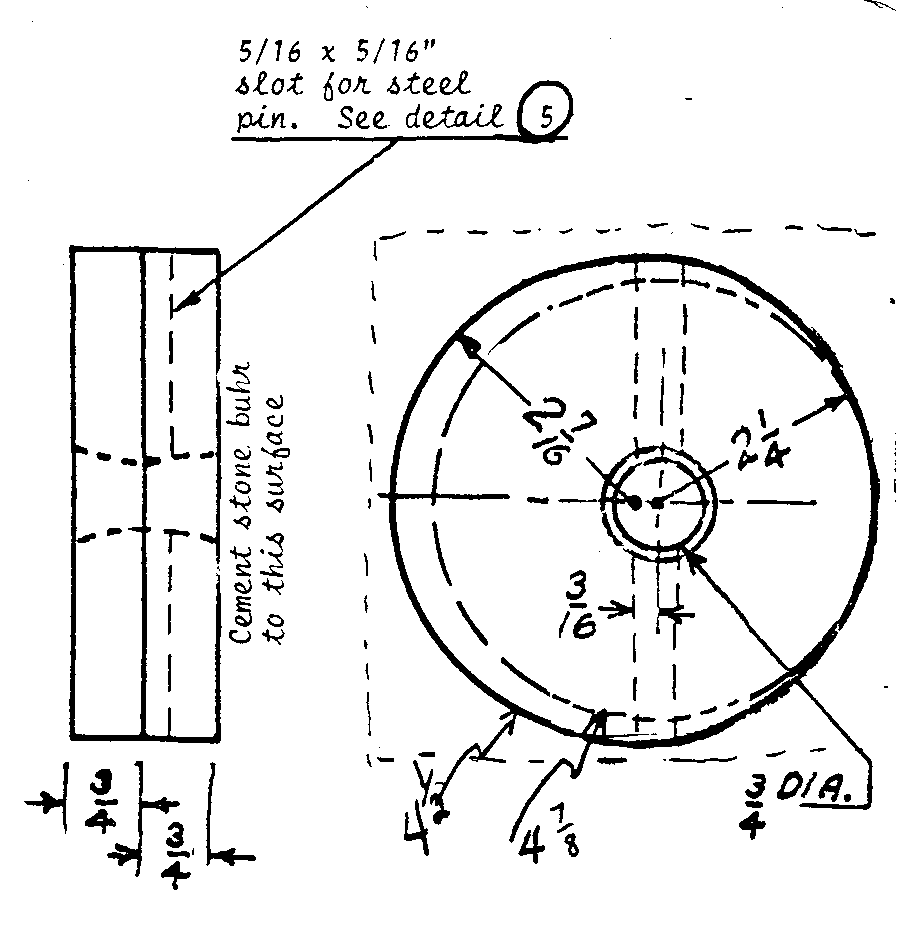

(14) o Proprietário de Buhr giratório.



Use dois pedaços cada 3/4 " densidades
plywood por 5 " x 5 ".   Antes de cortar
os pedaços redondo corte os 5/16 " antes das 5/16 "
abertura em um dos pedaços como mostrada.
Firme os dois pedaços que usam junto
aproximadamente quatro parafusos e glue.  O 3/4 diâmetro
buraco deveria ser localizado logo.   Isto
buraco deveria passar o centro exatamente para thru
do 5/16 x 5/16 " abertura.   Antes de enfadar
porém, este uso de buraco uma bússola para
escriturário o 4 1/2 " círculo de diâmetro.   Then
mova o centro da bússola 3/16 " como
mostrada e escriturário um círculo de 4 7/8 " diâmetro.
Agora agüente o 3/4 " buraco de diâmetro.
Vista fora o círculo na linha exterior.
Complete a parte usando um redondo arquivo
fazer para o buraco aproximadamente 1/8 " maior dentro
diâmetro a ambos os fins mas deixou isto permanecer
3/4 " diâmetro a seu centro.   O
ação excêntrica deste proprietário de buhr
provê a ação que treme o
cocho de dribbler.

(15) o Proprietário de Buhr estacionário.



Use um pedaço de 1 " plywood de espessura e um
pedaço de 1/2 " densidades.   First, viu fora o
dois 4 1/2 " pedaços de diâmetro.   Then se deitam fora em
o 1 " pedaço de espessura, a 1 " seção larga,
isso será recortada para receber parte #19.
Corte fora para este pedaço com o grão do
madeira. Veja assembléia drawing.  Próxima pessoa enfadonha 3/4 "



buraco de diâmetro em 1/2 " pedaço de espessura e
prenda o prato de aço pequeno.   (Veja detalhe
#28.) Também note o esboço debaixo de mostrar
o dois 1/4 " tarugo fixa, um em qualquer lateral de
este buhr.
proprietário.
Também mostrada
é dois
partes não
mostrada dentro
drawings.  Estes
dois tarugos e o
blocos nos quais eles deslizam seguram o
buhr estacionário em lugar e previne isto de
virando. Soltando o parafuso de ajuste de buhr
(parte #21) e removendo parte #13, o inteiro






buhr estacionário é afastado.

(16) a pedra buhrs.  Make eles de pedra satisfatória ao longo da que pode ser achada



Lago de     escora, rio aterra e em Arenito de fields.  aberto e xisto também é
macio; algum granito é muito duro trabalhar.   Como um teste, você deveria ser capaz para
perfure um buraco prontamente com um pedaço de masonery.   Muitos tipos de pedra, incluindo,
a maioria pedra calcária, é satisfatório para buhrs.   que pagará para gastar considerável
caça de tempo para há pouco as duas pedras certas que não requererão muito
trabalhe a complete.  As pedras deveriam ser betewen 3/4 " e 1 1/8 " espessura,
tenha um lado plano e seja grande bastante para escriturário um 4 1/2 " círculo de diâmetro
claro que, em them.  você não achará pedras provavelmente com perfeitamente apartamento
lados, e ajudará trabalhar um apartamento lateral esfregando bem isto duro em cima de
passeios de cimento endurecidos ou lajes.   que Um pouco de areia dura borrificada na laje vai
faça o easier.  cortante está mais seguro não usar um martelo e cinzel frio
na pedra até que está firmemente montado em seu proprietário de buhr.

Ao montar as pedras nos proprietários de buhr, tenha o
superfície plana de cada buhr em um avião paralelo com a superfície plana
de seu buhr holder.  Se a superfície que está montado contra o
proprietário de buhr é irregular, escave algumas áreas da ascensão
bloqueie para conformar com as áreas irregulares da pedra.   Use epoxy
cimentar as pedras aos blocos de ascensão deles/delas.   Use epoxy livremente.
Depois que fixou durante a noite, encha em qualquer abertura visível ao redor das extremidades do
pedra e montando block.  Isto é bem ter o buraco de centro perfurada em cada
mas todo o trabalho de cinzel deveria ser feito depois de montar.   Em pedra trabalhando à mão
algumas variações são inevitáveis mas se você segura uma aproximação íntima para o
plano mostrado #16 em detalhes sua pedra deveria moer farinha de grau alta.

(17) grão que Dribbler há pouco deveria ser



    longo bastante pingar grão
em parte 19. Ajuntando o



moinho reduz a 10 " dimensão para
terno.

(18) os excêntricos - Faça para 2.  Estas duas partes



    deveria ser identical.  Use epoxy abaixo e
ao redor da cabeça do 3/16 " parafuso (dentro de moinho
corpo) em qual estes excêntricos viram.   O um
saques excêntricos como um tightener de cinto e o
outros aumentos ou abaixa o saltador de grão.   Use
atingida louco para conveniência.

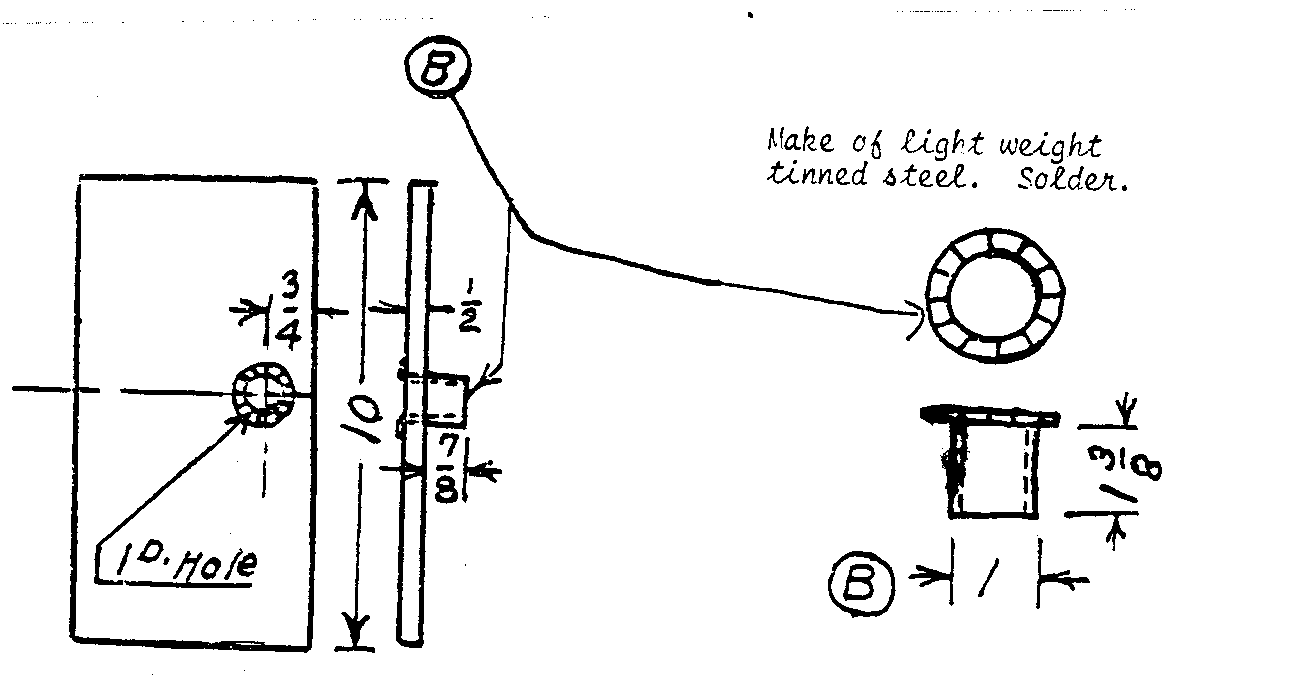

(19) use medida clara estanhou metal de folha para fazer isto



    separam.   que O esboço auxiliar mostrado aqui vai
ajude para you.  Use a estanhar tesouras para fazer 1/4 "
cortes em cada um dos quatro cantos de
o tube.  Solder quadrado a costura
deste tubo então solda a costura
do funil retangular amoldado
section.  Then, com dois do
extremidades superiores do tubo se submeteram
conforme com os funil-amoldaram
seção, coloque as duas partes
junto e solda.

(20) o volante de relógio é feito de cimento (concreto).   Use um portland de parte



    cimentam a dois separa sand.  Você pode fazer a forma para isto serrando fora um
circule de 3/4 " plywood de espessura.   que O diâmetro do círculo deveria ser
9 " e o buraco em centro 3/4 " diâmetro.   Têm um segundo 3/4 " densidades
bloqueie assim o buraco terá uma profundidade de 1 1/2 ".   Quando o 3/4 " diâmetro
cabo é colocado na forma, este buraco tem que segurar o cabo precisamente vertical
com o 9 " círculo de diâmetro (veja esboço).   Saw fora os dois 5 " círculos de diâmetro
e agüentou para bolts.  (Se você planejar virar o moinho com uma manivela, faça
este circula 7 " diâmetro.   Estes parafusos são muito tempo 3 1/2 ".
Ou faz estes parafusos 5 " longo se você planejar prender um
windwheel para este volante de relógio.)   A forma para o
roda é feita de aço de folha de medida claro.   (Papelão
também pode ser usada. )  Make 3 " largo antes das 30 " muito tempo.
Dobre ao redor do 9 " disco e tacha ou unha.

Ajunte e verta o concreto.   Let concreto endurece
para aproximadamente quatro days.  O esboço mostra o jogo de forma
para cima pronto para o concrete.  é UMA seção da forma
corte mostrado fora para claridade do desenho.   A forma
inclusive o cabo deveria ser coberta bem com pesado
engraxe assim cimento não aderirá para formar.   Use um
diretamente afie para golpear fora o cimento depois de verter.
Evite perturbar bolts.  Note 5/16 " x 5/16 " abertura
thru o disco superior para levar o 1/4 " cabo de thru de alfinete
quando assembled.  Wait até que concreto endureceu quatro
dias antes de pôr o disco superior em lugar.

(21) Ajuste de Buhr Uso de Screw.  junto com uma noz quadrada e uma noz alada.




(22) faça para 2 pedaços 3/4 x 1 1/2 x 1 1/2 " como mostrada em assembléia que puxa (página 1).



    Use 3/4 " densidades lumber.  Make píneo o pé 1 1/2 " alto e 15 1/2 " muito tempo.
Agüente 1/4 " para vestir emparelhando buracos em detalhe #1 e #2.

(23) use duas lavadoras de aço com uma lavadora de cobre entre.

(24) bronze Bearing.  Estes pode ser uns bronze manga agüentando standards adquirida a
    uma loja de provisão de porte, ou simplesmente pode ser um comprimento curto de água de cobre
pipe.  Se o tubo de medida claro for usado, será aconselhável para usar um hacksaw
cortar o pedaço longitudinalmente e remover aproximadamente 1/8 ".   Then compressa isto para ajustar
o cabo mais snugly.  Antes de instalar, encrespe a superfície exterior para segurar
o epoxy better.  do que Os portes só deveriam ser postos em lugar depois do corpo
o moinho é ajuntado permanentemente e epoxy é duro.   Put os portes em
lugar que usa epoxy.  Then desliza o thru de cabo antes de epoxy endurecesse.   Com isto
precaução, os portes serão segurados em alinhamento.

Ainda outro modo para prover o porte é fazer um porte completamente de
epoxy.  Bore um 1 " buraco de diâmetro para o cabo, faça um colarinho para segurar o cabo
exatamente no centro do buraco em partes (3) e (4) então com o cabo



bem engraxada e em epoxy de trabalho de lugar ao redor do cabo até que enche o
espace entre o 3/4 " cabo de diâmetro e o 1 " diâmetro hole.  Remove o
cabo e agüentou o buraco lubrificando depois que epoxy endurecesse e você terá mesmo
portes satisfatórios.

(25) veja Parte (2).







(26) Caixa de refeição.




(27) esta parte é um 3/16 " x 2 " círculo encabeçou parafuso de fogão que tem uma noz alada
virada nisto claro para a cabeça.   virando a noz alada em, logo antes
alcança bem o epoxy de trabalho de cabeça nas linhas assim estará apertado em
as linhas.

(28) veja assembléia principal que utiliza moinho.



     Also vêem detalhe (15).




VITA que Boletins Técnicos fazer-isto-lhe oferecem
informação de tecnologia em um
variedade larga de assuntos.

Os Boletins são geradores de idéia
não pretendida prover tanto um definitivo
responda sobre guia o usuário
pensando e Premissas de planning.  são
som e testando resultados são providas,
se disponível.

Avaliações e comentários baseado em cada
a experiência de usuário é pedida.   Results
está incorporado em edições subseqüentes,
diretrizes adicionais assim provendo
para adaptação e usa dentro um
maior variedade de condições.

== == == == == == == == == == == == == == == == == == == ==
== == == == == == == == == == == == == == == == == == == ==
