VII. Psicrometria

Introducci�n

El estudio detallado de la mezcla aire seco y vapor de agua es de tal importancia que constituye una ciencia aparte, la psicrometr�a, dotada de vocabulario propio.

La psicrometr�a se define como "aquella rama de la f�sica relacionada con la medici�n o determinaci�n de las condiciones del aire atmosf�rico, particularmente respecto a la mezcla de aire seco y vapor de agua", o bien "aquella parte de la ciencia que est� en cierta forma �ntimamente ligada a las propiedades termodin�micas del aire h�medo". Las propiedades termodin�micas de la mezcla de aire seco y vapor de agua revisten gran inter�s en la etapa de poscosecha de productos agr�colas por el efecto que tiene la humedad del aire atmosf�rico sobre el contenido de humedad de los productos.

En la conservaci�n y almacenamiento de los productos agr�colas se emplean diversas pr�cticas, con la participaci�n directa de la psicrometr�a; una de dichas pr�cticas es el secado. En el secado a bajas temperaturas, en particular, la velocidad de secado depende de la capacidad del aire para evaporar la humedad (potencial de secado), la cual es determinada por las condiciones psicrom�tricas del aire, la temperatura y la humedad relativa.

En el secado y almacenamiento, uno de los conceptos m�s importantes es el contenido de humedad de equilibrio. As� se denomina al intercambio rec�proco de humedad entre los materiales higrosc�picos, tales como los granos y el aire que los rodea; la condici�n de intercambio rec�proco de humedad indica el equilibrio que hay entre el aire y el material. Se establece dicho equilibrio cuando la presi�n de vapor que corresponde a la humedad del producto es igual a la presi�n de vapor de la humedad presente en el aire, en condiciones fijas de temperatura. Por lo tanto, en los estudios de higroscop�a, las propiedades termodin�micas del aire h�medo son de fundamental importancia.

El conocimiento de las condiciones de humedad y temperatura del aire es de gran utilidad tambi�n en muchos otros aspectos de la actividad humana. La conservaci�n de ciertos productos, tales como frutas, hortalizas, huevos y carnes en c�maras frigor�ficas, depende en gran medida de la mantenci�n de la adecuada humedad relativa del ambiente. La p�rdida de peso depende de la humedad del aire en la c�mara de almacenamiento; si la humedad es baja, la p�rdida de peso es elevada.

Aire atmosf�rico

El aire atmosf�rico se compone de una mezcla de gases, vapor de agua y contaminantes, tales como humo, polvo y otros elementos gaseosos que no est�n presentes normalmente en lugares distantes de las fuentes de contaminaci�n. Por definici�n, existe aire seco cuando se ha extra�do todo el vapor de agua y los contaminantes del aire atmosf�rico. Mediante extensas mediciones se ha demostrado que la composici�n del aire seco es relativamente constante, si bien el tiempo, la ubicaci�n geogr�fica y la altura determinan peque�as variaciones en la cantidad de los componentes. En el cuadro 1 aparece la composici�n porcentual, en volumen o n�mero de moles, de 100 moles de aire seco.

CUADRO 1: Composici�n del aire seco

Fuente: ASHRAE, 1977

La masa molecular aparente del aire seco es de 28,9645 kg-mol y la del vapor de agua es de 18,1535 kg-mol, ambas en la escala del carbono 12 (Ashrae, 1977). Normalmente, el aire seco tiene vapor de agua asociado, lo que da origen a lo que se denomina aire h�medo que es una mezcla binaria de aire seco y vapor de agua. La cantidad de vapor presente en la mezcla puede variar entre cero y un valor correspondiente al estado de saturaci�n. Esto corresponde a la cantidad m�xima de vapor de agua que el aire puede retener a una temperatura determinada.

Propiedades termodin�micas del aire h�medo

Hay diversas propiedades termodin�micas fundamentales ligadas a las propiedades del aire h�medo; hay dos propiedades independientes, adem�s de la presi�n atmosf�rica necesaria para establecer el estado termodin�mica del aire h�medo; y hay tres propiedades que se relacionan con la temperatura:

• temperatura del bulbo seco
• temperatura termodin�mica del bulbo h�medo
• temperatura del punto de roci�.

Algunas propiedades termodin�micas caracterizan la cantidad de vapor de agua presente en el aire h�medo:

• presi�n de vapor
• raz�n de humedad
• humedad relativa
• grado de saturaci�n.

Otras propiedades de fundamental importancia relacionadas con el volumen ocupado por el aire y con la energ�a del aire, respectivamente, son:

• el volumen especifico, y
• la entalp�a.

La entalp�a y el volumen espec�fico son propiedades de la mezcla aire seco y vapor de agua pero, para mayor comodidad, se expresan sobre la base de una unidad de masa de aire seco. La temperatura psicrom�trica del bulbo h�medo, Tbh, no es una propiedad termodin�mica de la mezcla aire seco y vapor de agua y se tratar� separadamente. A continuaci�n se presenta una breve descripci�n de cada una de estas propiedades.

Temperatura del bulbo seco (T). La temperatura del bulbo seco es la verdadera temperatura del aire h�medo y con frecuencia se la denomina s�lo temperatura del aire; es la temperatura del aire que marca un term�metro com�n.

Temperatura del punto de roci� (Tpr). La temperatura del punto del roci� es la temperatura a la cual el aire h�medo no saturado se satura, es decir, cuando el vapor de agua comienza a condensarse por un proceso de enfriamiento, mientras que la presi�n y la raz�n de humedad se mantienen constantes.

Temperatura termodin�mica del bulbo h�medo (T*). La temperatura termodin�mica del bulbo h�medo es la temperatura de equilibrio que se alcanza cuando la mezcla de aire seco y vapor de agua pasa por un proceso de enfriamiento adiab�tico hasta llegar a la saturaci�n.

Presi�n de vapor (Pv). Lapresi�n de vapor es la presi�n parcial que ejercen las mol�culas de vapor de agua presentes en el aire h�medo. Cuando el aire est� totalmente saturado de vapor de agua, su presi�n de vapor se denomina presi�n de vapor saturado, P_vs.

Raz�n de humedad o raz�n de mezcla (W). La raz�n de humedad del aire se define como la relaci�n entre la masa de vapor de agua y la masa de aire seco en un volumen dado de mezcla. Algunos autores confunden los t�rminos raz�n de humedad y humedad absoluta; la humedad absoluta, denominada tambi�n densidad del vapor de agua, es la relaci�n entre la masa de vapor de agua y el volumen que ocupa la mezcla de aire seco y vapor de agua.

Humedad relativa (�). La humedad relativa del aire se define como la raz�n entre la presi�n de vapor de agua en un momento dado (P_v) y la presi�n de vapor de agua cuando el aire est� saturado de humedad (P_vs), a la misma temperatura. La humedad relativa se puede expresar como decimal o como porcentaje.

Grado de saturaci�n (�). El grado de saturaci�n es la relaci�n entre la raz�n de humedad real de la mezcla (W) y la raz�n de humedad del aire en estado de saturaci�n (W_s), a igual temperatura y presi�n atmosf�rica.

Entalp�a (h). La entalp�a de la mezcla aire seco y vapor de agua es la energ�a del aire h�medo por unidad de masa de aire seco, por encima de una temperatura de referencia; dado que en ingenier�a s�lo las diferencias de entalp�a tienen inter�s pr�ctico, el valor que se escoja para la temperatura de referencia carece de importancia.

Volumen espec�fico (V_e). El volumen espec�fico del aire h�medo se define como el volumen que ocupa la mezcla aire seco y vapor de agua por unidad de masa de aire seco. La masa espec�fica del aire h�medo no es igual a su volumen espec�fico. La masa espec�fica del aire h�medo es la relaci�n entre la masa total de la mezcla y el volumen que ocupa.

Temperatura psicrometrica del bulbo h�medo

Un psicr�metro (figura 1) se compone de dos term�metros, uno de ellos envuelto por una tela constantemente humedecida (term�metro de bulbo h�medo) y otro, al lado del primero, en simple equilibrio t�rmico con el aire atmosf�rico (term�metro de bulbo seco). El term�metro de bulbo h�medo recibe sobre s� un flujo de aire constante por medio de un sistema de ventilaci�n. Se evapora as� la humedad y se retira energ�a del bulbo h�medo; la temperatura baja y al llegar al punto de equilibrio se estabiliza. La temperatura que registra el term�metro en esas condiciones se llama "temperatura psicrom�trica del bulbo h�medo", Tbh.

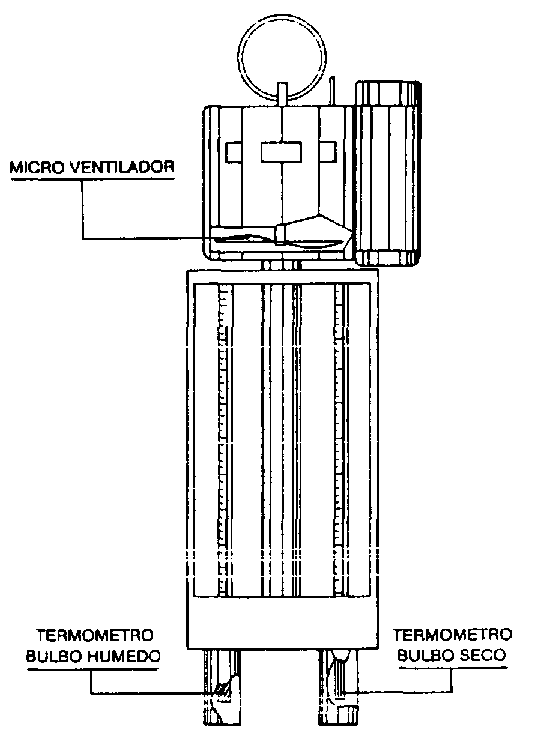

Figura 1. Psicr�metro con sistema de aspiraci�n del aire.

Grafico psicrometrico

Las propiedades termodin�micas de la mezcla aire seco y vapor de agua que constituyen el aire atmosf�rico se pueden presentar adecuadamente en forma de gr�fico, recibiendo el nombre de gr�fico psicrom�trico. El gr�fico psicrom�trico se construye para una presi�n atmosf�rica determinada, existiendo curvas de correcci�n para otras presiones.

Hay diferentes gr�ficos psicrom�tricos en uso; ellos difieren en cuanto a la presi�n barom�trica, el rango de temperaturas, n�mero de propiedades comprendidas, elecci�n de las coordenadas y temperatura de referencia para la entalp�a. El gr�fico de uso m�s frecuente en Estados Unidos es aqu�l en que la raz�n de humedad o presi�n de vapor, que es una de las coordenadas, se gr�fica en funci�n de la temperatura del bulbo seco, y en el que la otra coordenada que se selecciona para la construcci�n (coordenada oblicua) es la entalp�a. En Europa, en cambio, se usa el gr�fico de Mollier, cuyas coordenadas son la raz�n de humedad y la entalp�a. En las figuras 2 y 3 se presentan gr�ficos psicrom�tricos para temperaturas normales y temperaturas elevadas, construidos para la presi�n atmosf�rica normal. Las figuras 4 al 7 muestran los valores para presiones atmosf�ricas inferiores a las normales.

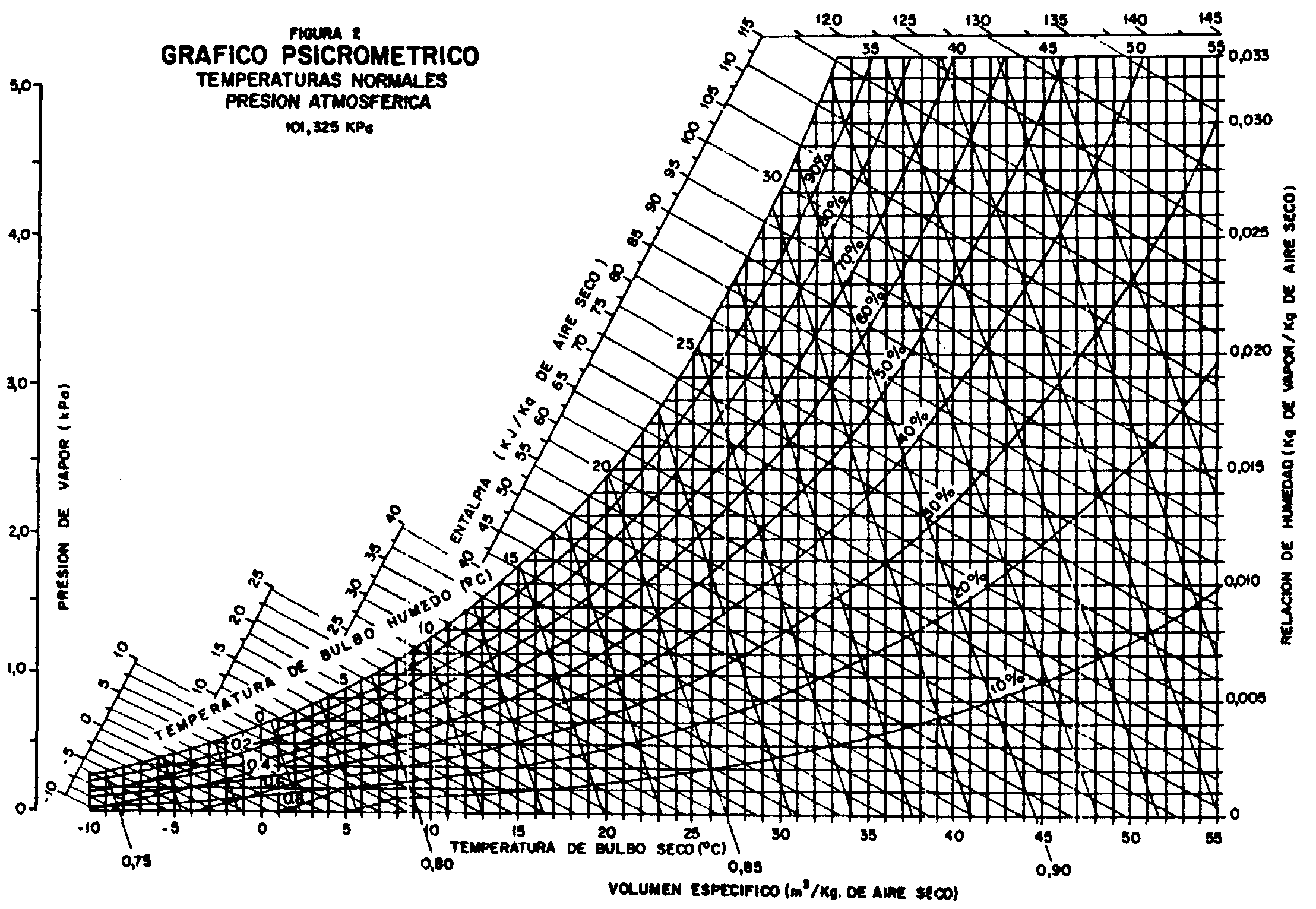

Figuras 2. Gr�fico psicrom�trico para temperaturas normales

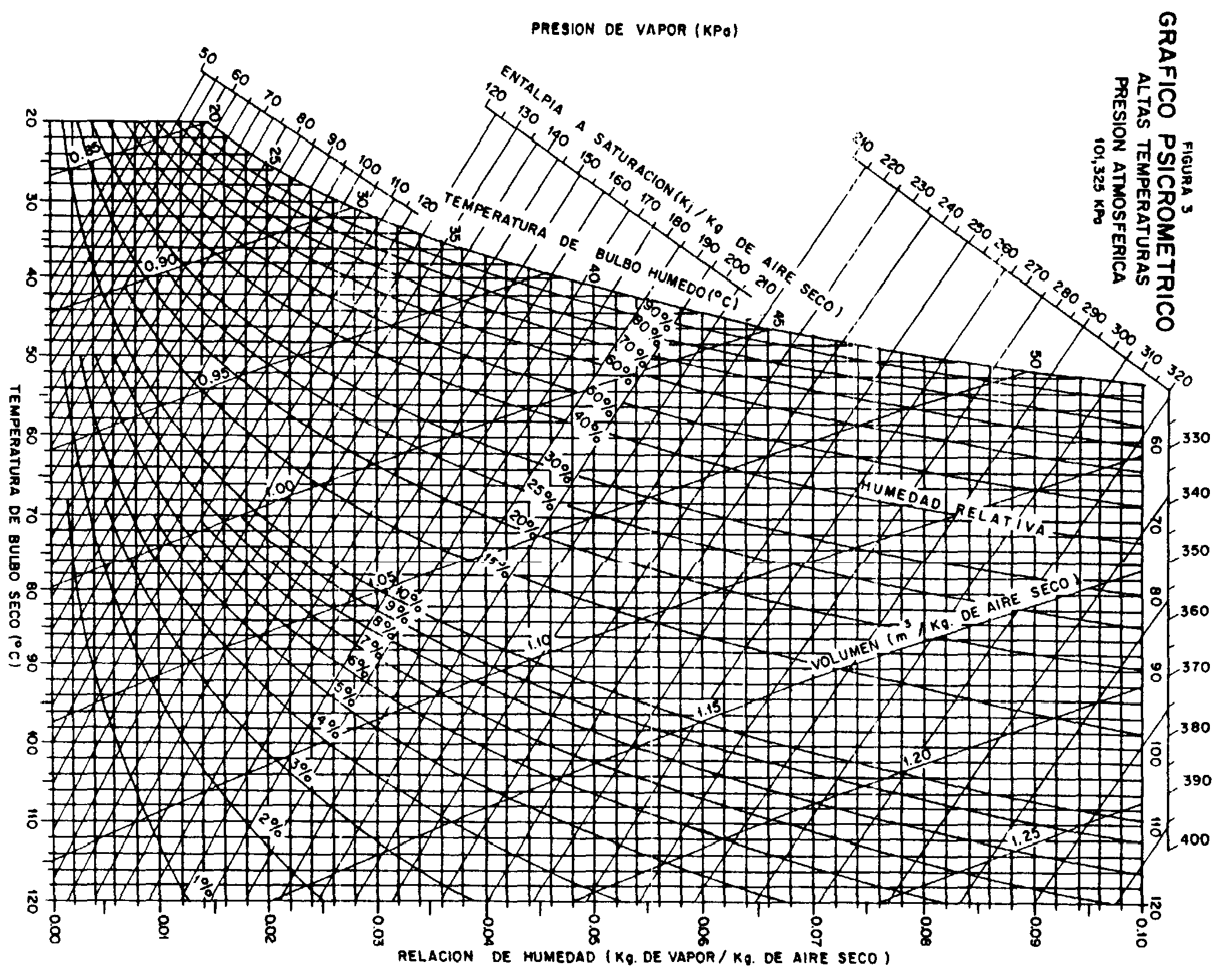

Figura 3. Gr�fico psicrom�trico para temperaturas elevadas

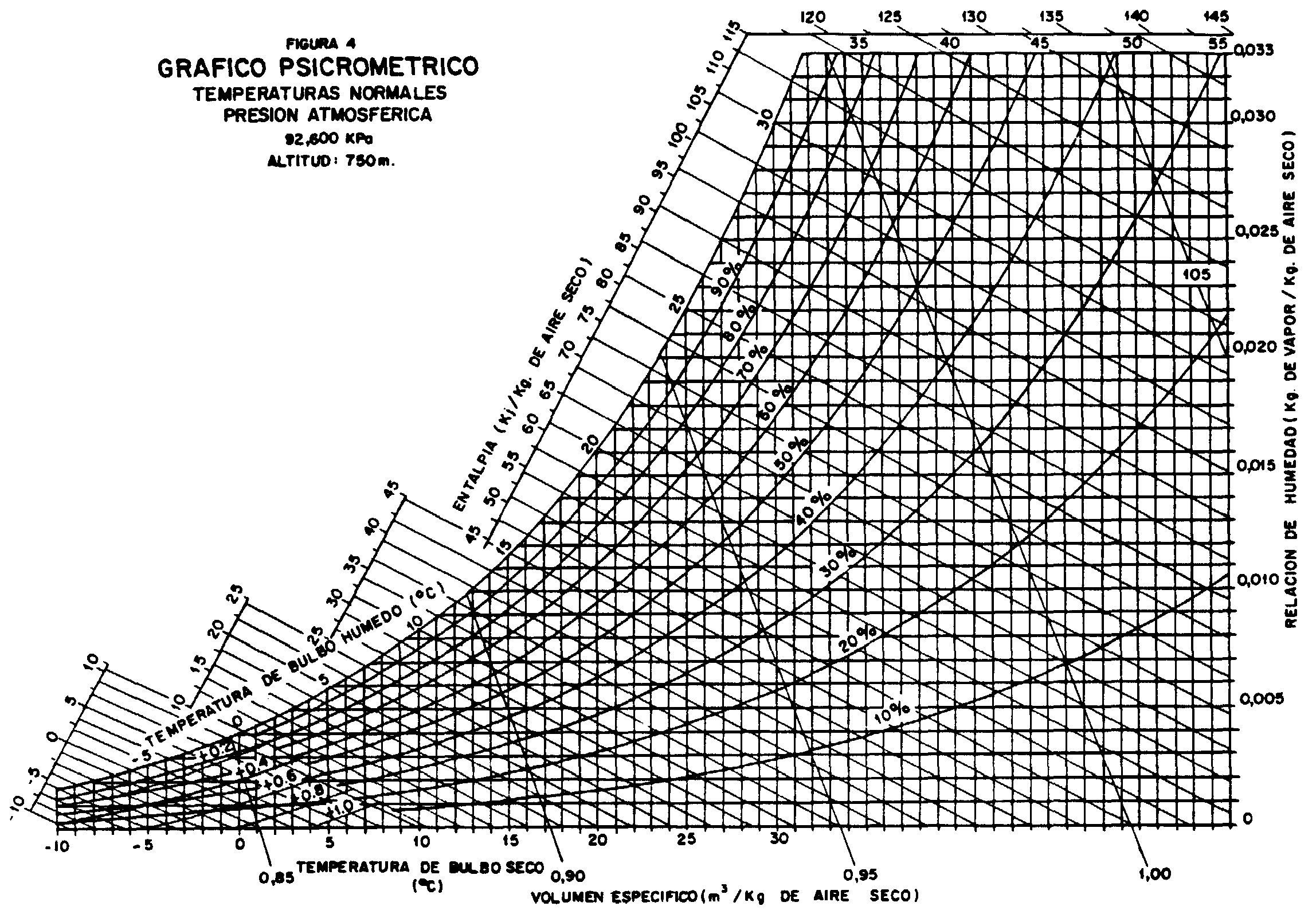

Figura 4. Gr�fico psicrom�trico para presiones atomosf�ricas inferiores a las normales. Altitud: 750 m.

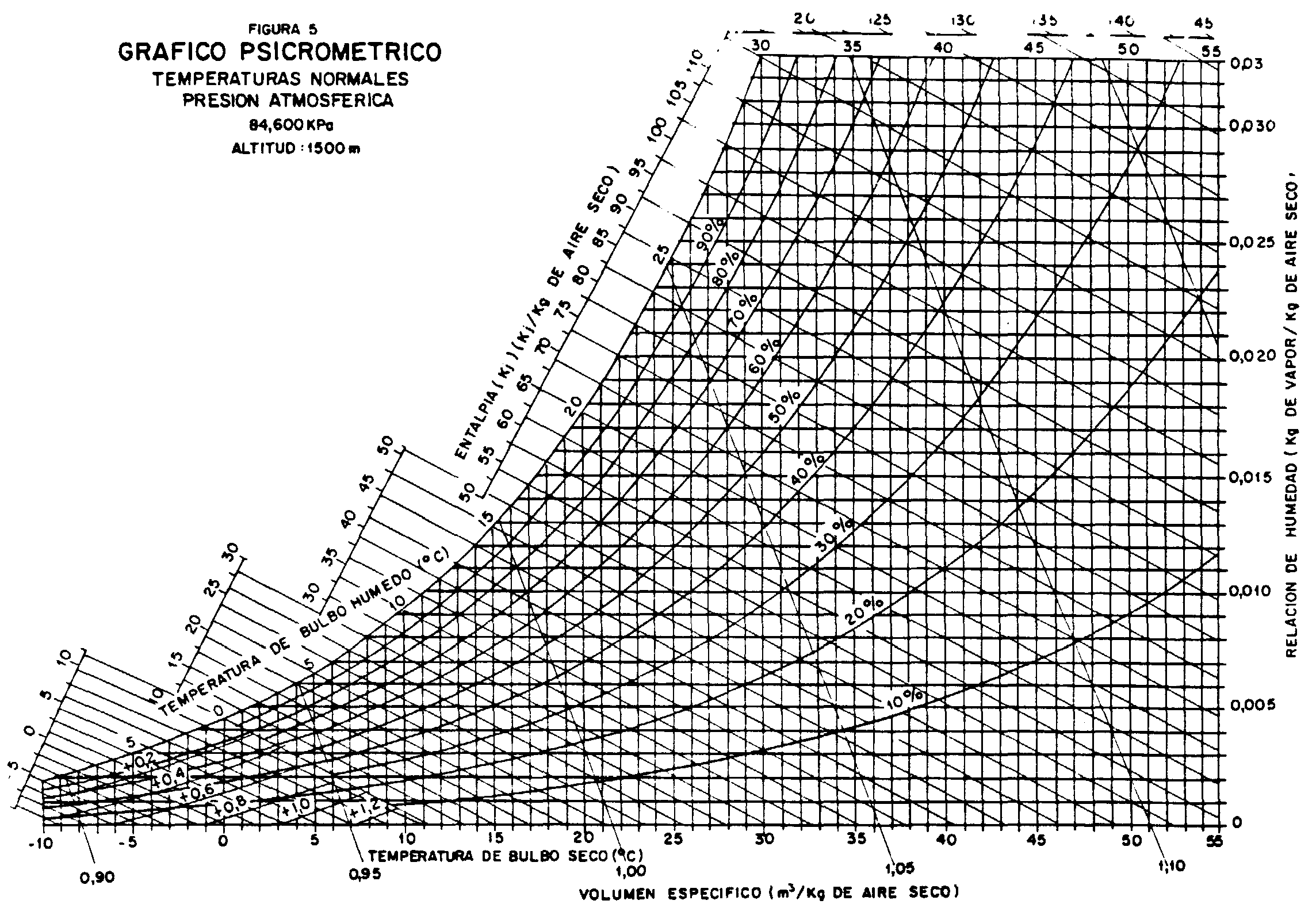

Gr�fico psicrom�trico para presiones atomosf�ricas inferiores a las normales. Altitud: 1 500 m.

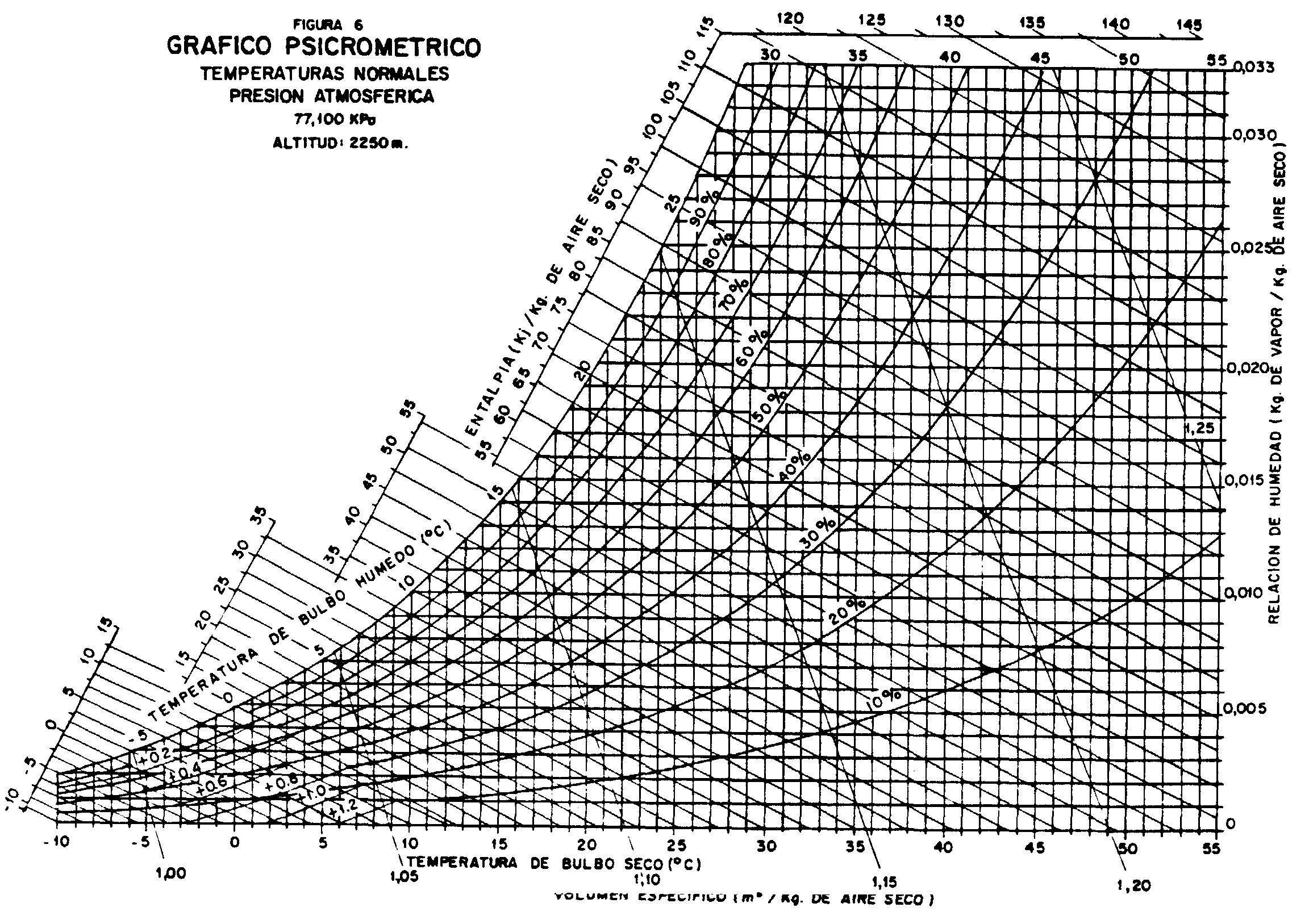

Gr�fico psicrom�trico para presiones atomosf�ricas inferiores a las normales. Altitud: 2 250 m.

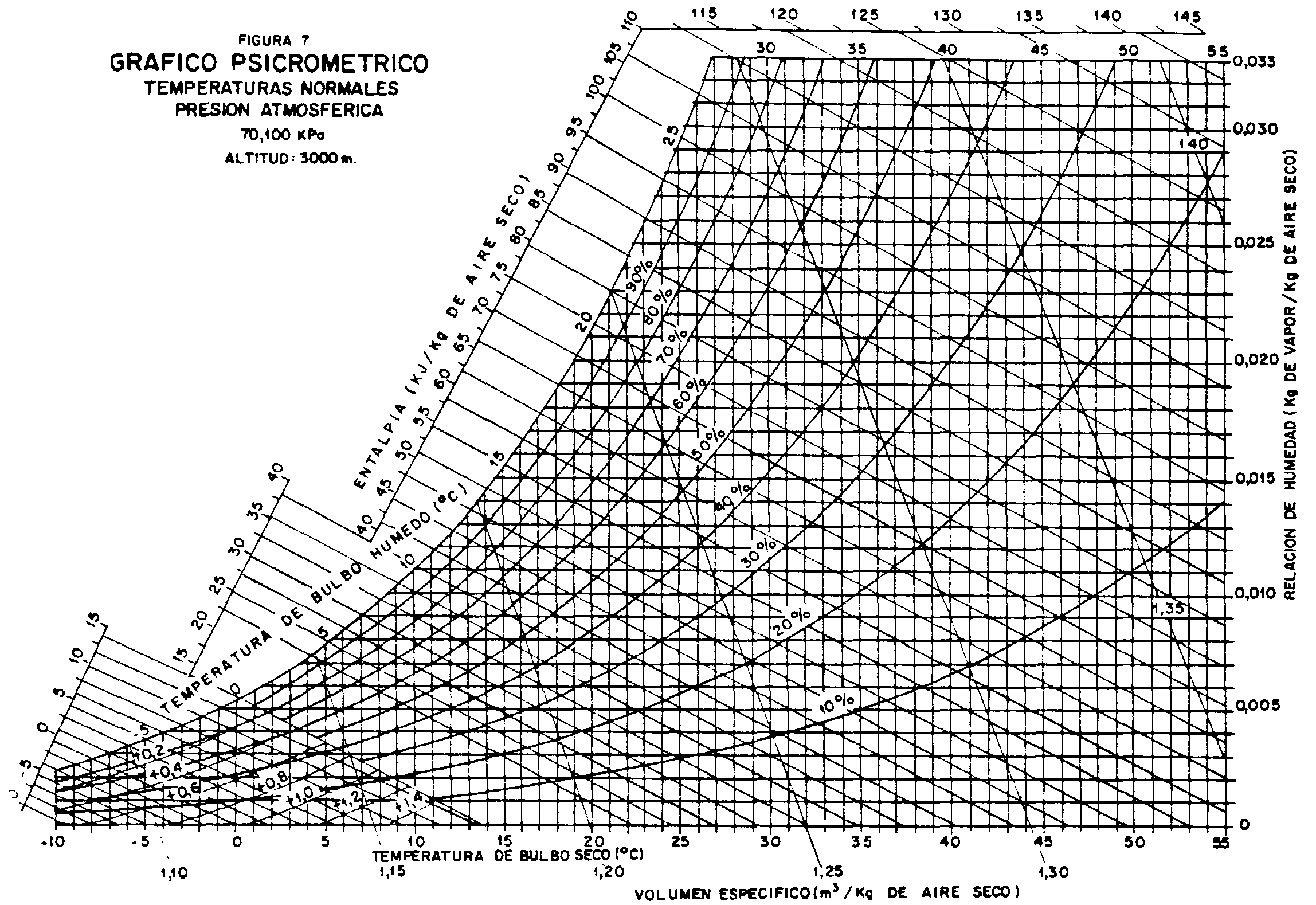

Gr�fico psicrom�trico para presiones atomosf�ricas inferiores a las normales. Altitud: 3 000 m.

Una vez elegidos las coordenadas, las dem�s propiedades aparecen en el gr�fico psicrom�trico como par�metros. Dos propiedades independientes cualesquiera, incluyendo la temperatura psicrom�trica del bulbo h�medo, fijan el estado de la mezcla (punto de estado). La figura 8 muestra en forma esquem�tica las l�neas que representan las propiedades termodin�micas del aire h�medo en el gr�fico psicrom�trico.

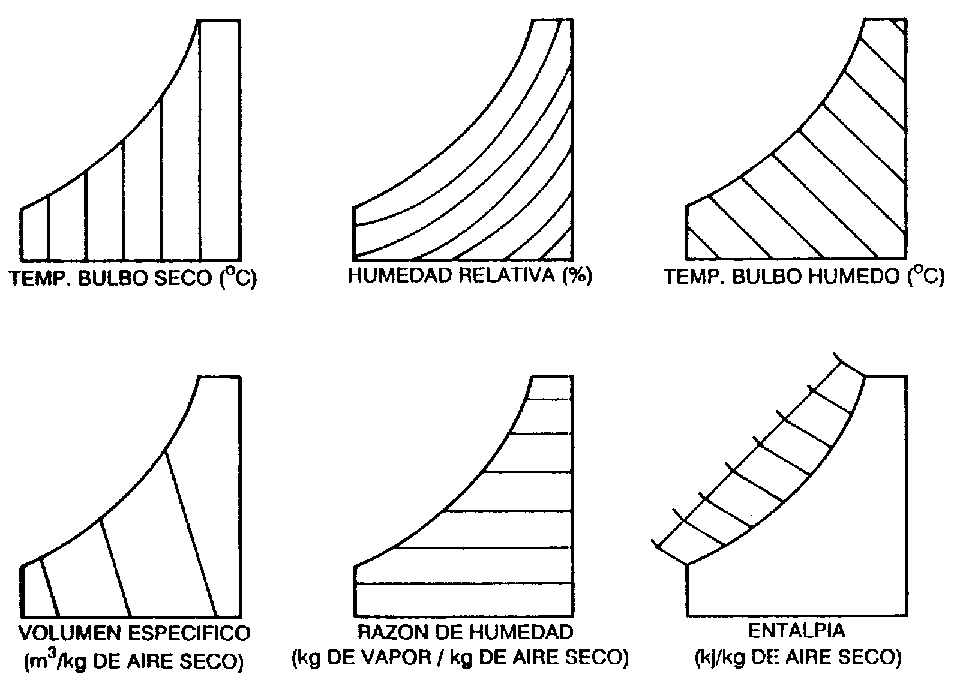

Figura 8. L�neas de las propiedades termodin�micas del aire h�medo en el gr�fico psicrom�trico.

Determinaci�n de las propiedades en un punto de estado

Supongamos que por medio de un psicr�metro de aspiraci�n se ha determinado que la temperatura del bulbo seco es de 25�C y la temperatura del bulbo h�medo, de 20�C. Mediante el gr�fico psicrom�trico se pueden determinar las dem�s propiedades termodin�micas del aire h�medo. En el cuadro 2 se muestran los valores de las propiedades del aire h�medo definidas en ese punto de estado, obtenidos del gr�fico psicrom�trico (figura 9) en el cual se representa ese punto de estado por el n�mero 1.

CUADRO 2: Propiedades termodin�micas del aire h�medo definidas en un punto de estado

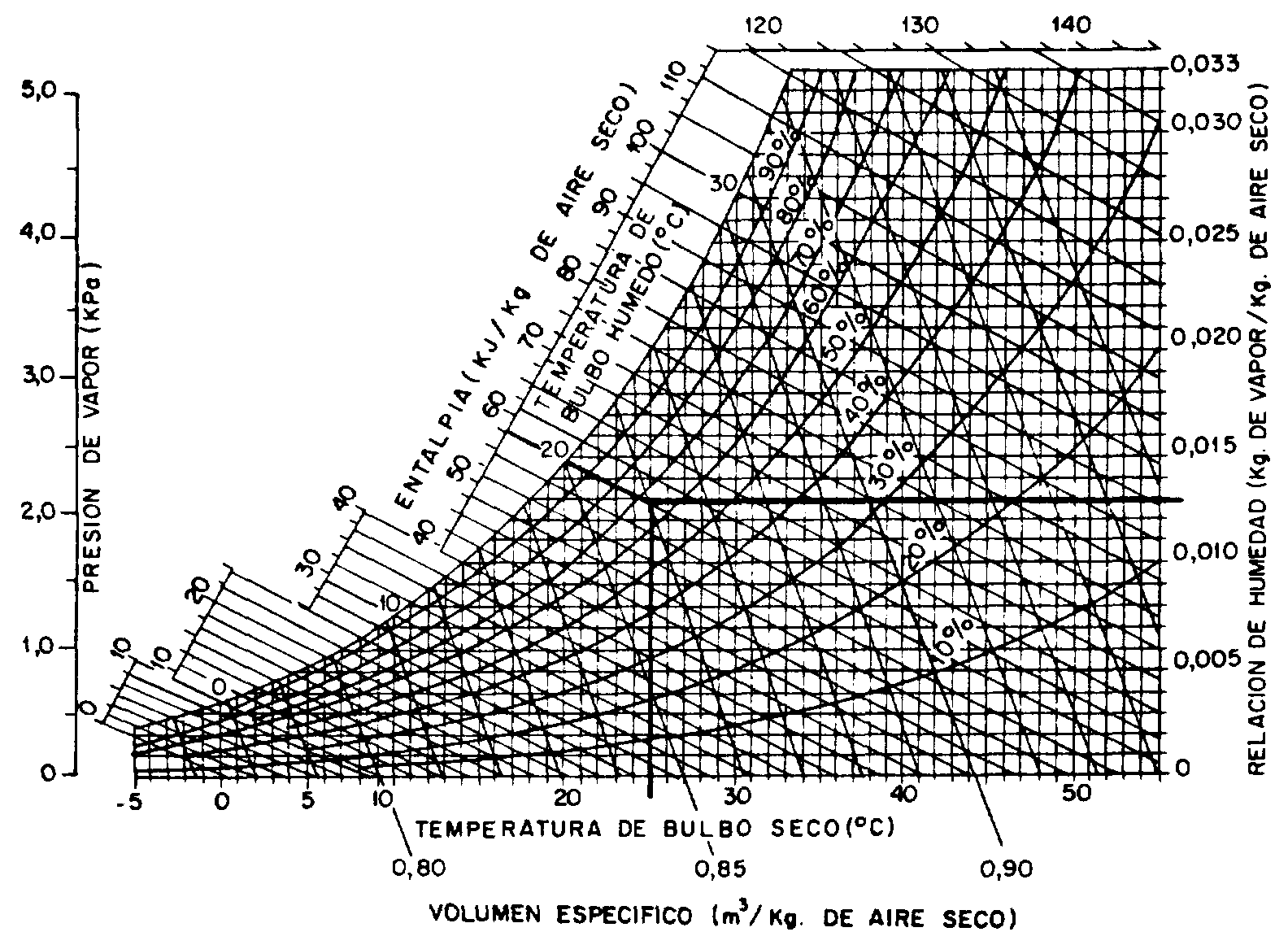

Figura 9: Gr�fico psicrom�trico de las propiedades termodin�micas del aire h�medo definidas en un punto de estado.

Para complementar los conocimientos se propone que se determinen las propiedades termodin�micas del aire en los puntos de estado constantes del cuadro 3, utilizando el gr�fico psicrom�trico.

CUADRO 3: Propiedades termodin�micas del aire h�medo definidas en diversos puntos de estado

Calentamiento y enfriamiento sensible del aire

Cuando se entrega energ�a al aire, la temperatura aumenta pero la raz�n de humedad permanece constante, pues no hay ni aumento ni disminuci�n en la cantidad de masa de la mezcla (aire seco y vapor de agua). Igual cosa sucede con el enfriamiento del aire; se retira energ�a y la raz�n de humedad permanece constante. Por lo tanto, los procesos de calentamiento y enfriamiento del aire aparecen en el gr�fico con l�neas horizontales, paralelas a la abscisa, a partir del punto de estado en que se encuentra el aire. En la figura 9, el aire (cuyas propiedades termodin�micas est�n en el punto de estado definido por T= 25�C y Tbh = 20�C, pasa primero por un proceso de calentamiento hasta la temperatura de 46�C; en otro proceso pasa, por enfriamiento hasta la temperatura de 20�C.

En el cuadro 4 est�n los valores de las propiedades del aire al t�rmino de los procesos de calentamiento y enfriamiento se�alados en el gr�fico psicrom�trico (figura 10).

Durante el calentamiento de 25�C a 43�C, la entalp�a del aire pas� de h1 = 57,5 kJ.kg^-1 de aire seco hasta h2 = 80,0 kJ.kg^-1 de aire seco, lo que significa que es preciso proporcionar 22,5 kJ.kg^-1 de aire seco para llevar la masa de aire del punto correspondiente al estado 1, al punto del estado 2. Durante el enfriamiento de 25� a 20�C hay que retirar 5 kJ.kg^-1 de aire seco para llevar el aire con las condiciones del punto de estado I al punto de estado 3.

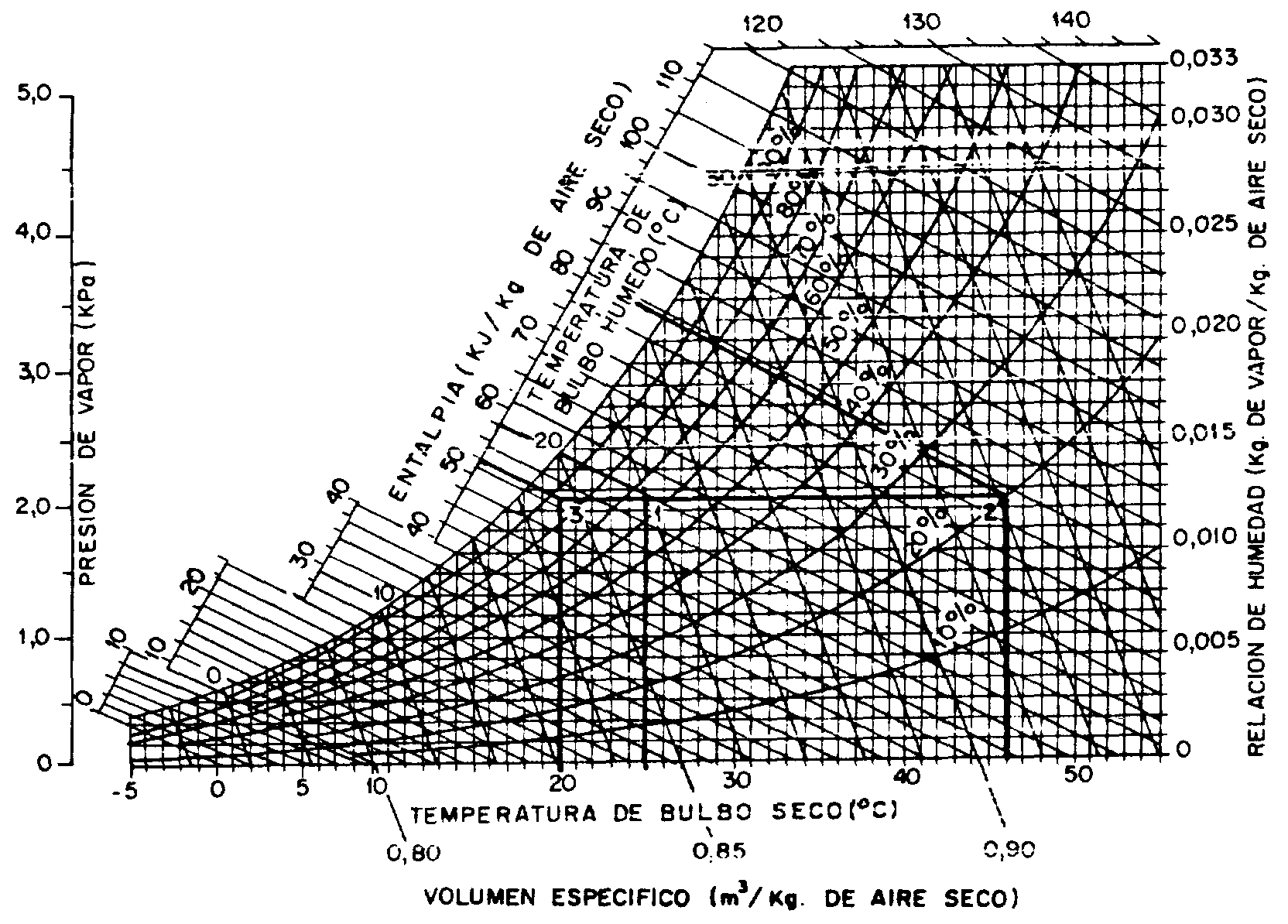

Figura 10. Representaci�n del calentamiento y enfriamiento del aire h�medo en el gr�fico psicrom�trico.

CUADRO 4: Propiedades termodin�micas del aire en los procesos de calentamiento y enfriamiento

Enfriamiento con deshumedecimiento. Durante el enfriamiento del aire, cuando alcanza la curva de humedad relativa m�xima (� = 100%) se tiene el punto de roci� El enfriamiento de ese aire mover� el punto de estado sobre la linea de saturaci�n, con lo que se condensar� una parte del vapor de agua presente en el aire. En consecuencia, la raz�n de humedad disminuir�.

En la figura 11 se muestra el enfriamiento de una masa de aire con sus propiedades termodin�micas definidas en el punto de estado 1 (T = 25�C y T_bh = 20�C) y el punto de estado 4. Se observa que el punto de estado se desplaza horizontalmente hacia la izquierda hasta llegar a la l�nea de saturaci�n, lo que indica que se alcanz� el punto de roci� (punto 4).

Si el enfriamiento contin�a hasta la temperatura de 14�C (punto S) habr� condensaci�n de 0,0027 kg de vapor/kg de aire seco y la entalp�a del aire disminuir� en 18,5 Kj/kg de aire seco. En el cuadro 5 se proporcionan los valores de las propiedades termodin�micas del aire en el proceso descrito.

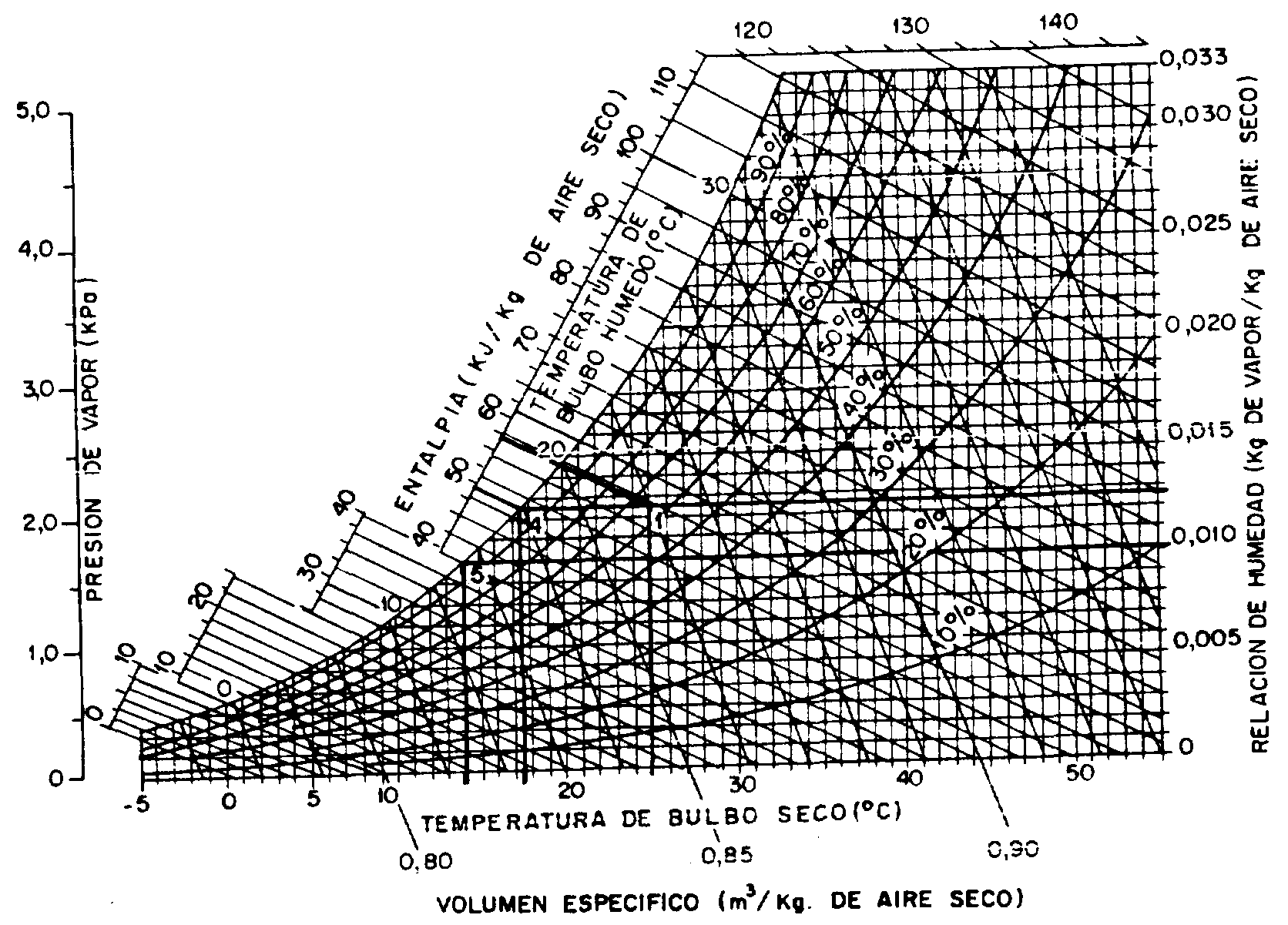

Figura 11. Representaci�n del enfriamiento con deshumedecimiento del aire h�medo en el gr�fico psicrom�trico.

CUADRO 5: Propiedades termodin�micas del aire en el proceso de enfriamiento con deshumedecimiento
