Ejemplos de materiales de cimentaci�n

Cimentos de piedra natural
Cimientos de tierra apisonada
Cimientos de ladrillos
Cimentaciones de concreto
Pilotes de tiras de bamb�
Cimentaci�n con postes de madera

Cimentos de piedra natural

CARACTER�STICAS:

BREVE DESCRIPCI�N:

• Cimientos de piedra se construyen con piedra bruta o piedra labrada; soluciones similares son posibles utilizando ladrillos rotos o pedazos de concreto de demoliciones.

• La calidad del mortero es importante, para lograr una resistencia buena. Un ejemplo de buena mezcla es:

• 4 partes cemento
• 1 parte de cal
• 12 partes de arena limpia
• suficiente agua para lograr una masa trabajable.

• Los cimientos deben apoyarse sobre terreno firme, uniforme y resistente, y no sobre hierba, tierra negra f�rtil, rellenos o barro.

• Como base de los cimientos, se debe prever una capa de concreto pobre (min. 5 cm) o arena apisonada; profundidad m�nima 40 cm.

• En zonas s�smicas, se requieren reforzar con malla de almbre o barra de acero, de debe solicitar asesor�a profesional

Informaci�n adicional: Bibl. 01.01, 01.05, 01.06, 20.05.

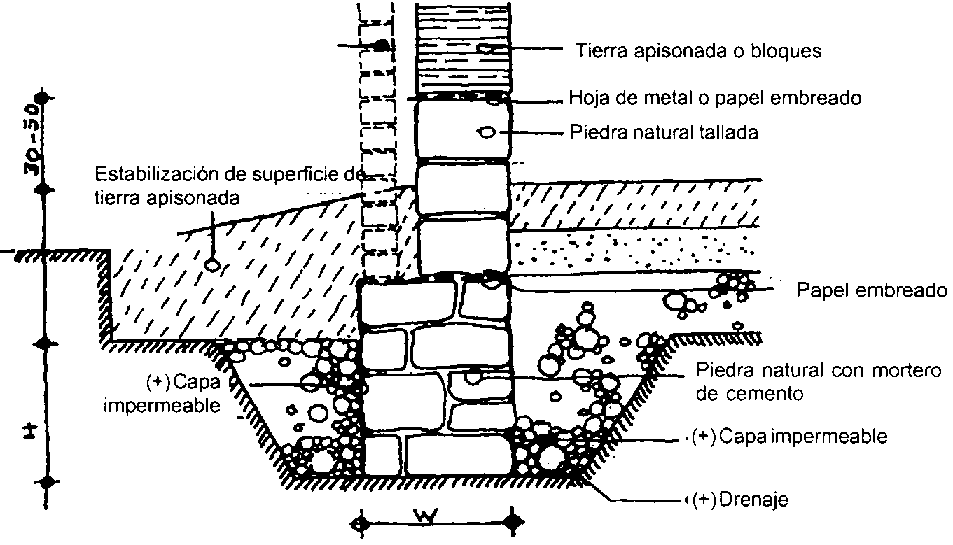

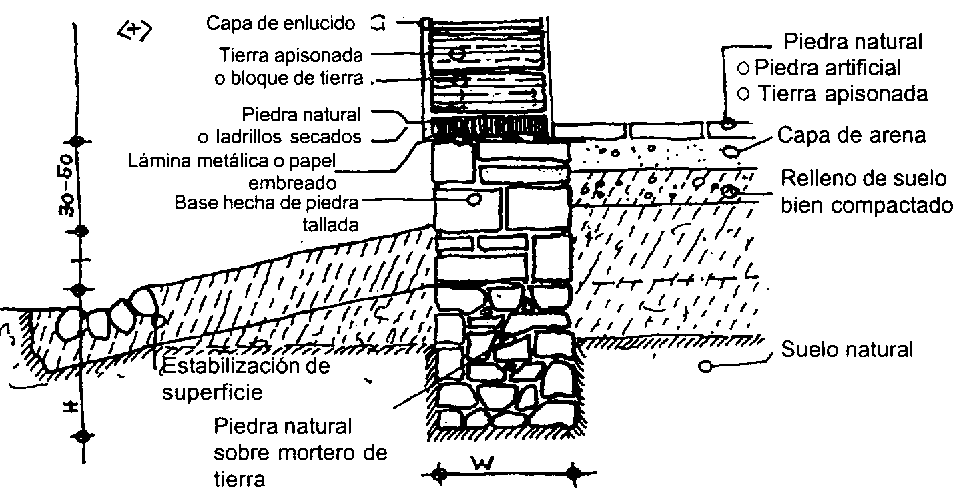

Piedra en mortero de tierra (Bibl. 20.05)

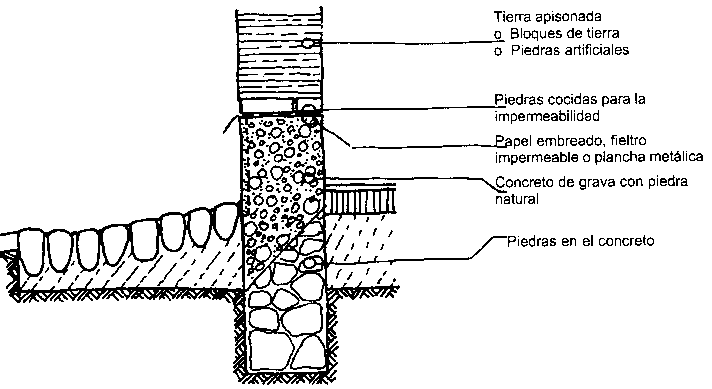

Piedra en mortero de cemento (Bibl. 20.05)

Cimientos de tierra apisonada

CARACTER�STICAS:

BREVE DESCRIPCI�N:

• Los cimientos de tierra apisonada se construyen con suelo bien graduado, a�adiendo preferiblemente un estabilizador para aumentar las resistencias mec�nicas y al agua.

• El terreno debe estar bien drenado y la cimentaci�n se debe proteger de la humedad del terreno con l�minas pl�sticas o fieltro asf�ltico. Pintura asf�ltica o enchapes piedra bruta o ladrillos cocidos pueden ser usados como alternativas.

• Si existen dudas respecto al uso de una cimentaci�n de tierra apisonada, es mejor no usarla. En su lugar se pueden usar bloque de suelo estabilizado, pero aplicando las mismas medidas de protecci�n.

• Siempre que sea posible, la cimentaci�n debe apoyarse sobre una base de concreto pobre.

• La cimentaci�n se construye con encofrados, igual que los muros: capas de 10 cm de suelo son apisonadas hasta 6-7 cm, antes de a�adir la pr�xima capa.

M�s informaci�n: Bibl. 02.06, 02.08, 02.19, 02.32, 20.05.

A - Procedimiento para la construcci�n de cimientos de tierra apisonada (Bibl. 20.05)

B - Procedimiento para la construcci�n de cimientos de tierra apisonada (Bibl. 20.05)

C - Procedimiento para la construcci�n de cimientos de tierra apisonada (Bibl. 20.05)

Quite la capa vegetal hasta la capa resistente.

Coloque una capa delgada de arena o tierra sobre la capa resistente para aislarlo.

Corte las piezas de esquina de la l�mina met�lica.

Coloque la l�mina met�lica sobre el terreno siguiendo la l�nea del cimiento

Traslape las piezas para conseguir su impermeabilidad >20 cm.

Proteger los extremos enrrollados contra los da�os.

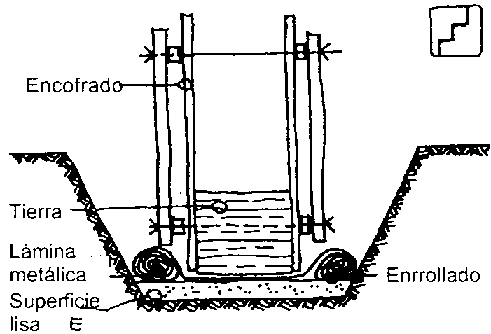

Coloque en el encofrado sobre la l�mina met�lica. Coloque capas de tierra en el encofrado y apis�nelo (o bloques de tierra).

Deje que la tierra del cimiento se seque, y prot�jalo contra la lluvia.

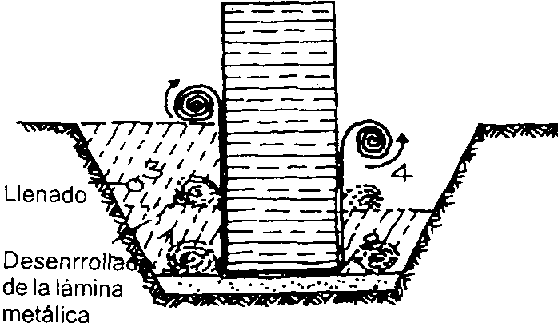

Desenrrolle la l�mina met�lica, rellene en capas, presione la l�mina met�lica cuidadosamente hacia el muro.

En la parte de afuera fije el extremo de la l�mina met�lica con un list�n torcido y protejalo con una estera o cart�n y enlucido.

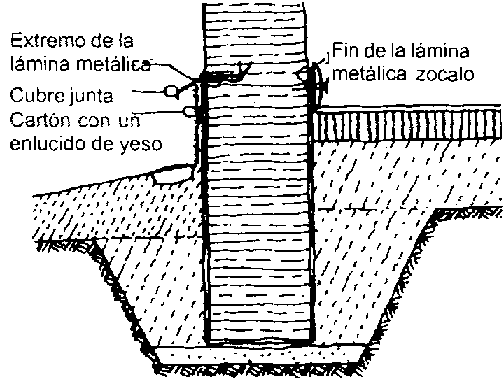

En la parte interior, clave e final de la l�mina met�lica al muro y proteger con un cubre junta.

Cimientos de ladrillos

CARACTER�STICAS:

BREVE DESCRIPCI�N:

• Los cimientos de ladrillo son b�sicamente muros de mamposter�a, pero empezando bajo el nivel del terreno, sobre un lecho de arena apisonada o de concreto pobre, o una base de concreto.

• Una base ancha es preferible, ya que distribuye mejor el peso de los muros.

• Debe cuidarse la colocaci�n de los ladrillos en hiladas perfectamente a nivel, y las medidas de impermeabilizaci�n contra efectos del agua son importantes.

• Un buen mortero para cimientos de mamposter�a es:

• 4 partes de cemento
• 1 parte cal
• 12 partes de arena limpia
• suficiente agua para lograr una mezcla trabajable

• En zonas s�smicas, los cimientos de ladrillo deben ser reforzados con malla de alambre Se debe solicitar asesor�a profesional.

M�s informaci�n: Bibl. 20.04, 20.05.

Ladrillo cocido y mortero de cemento (Bibl. 20.05)

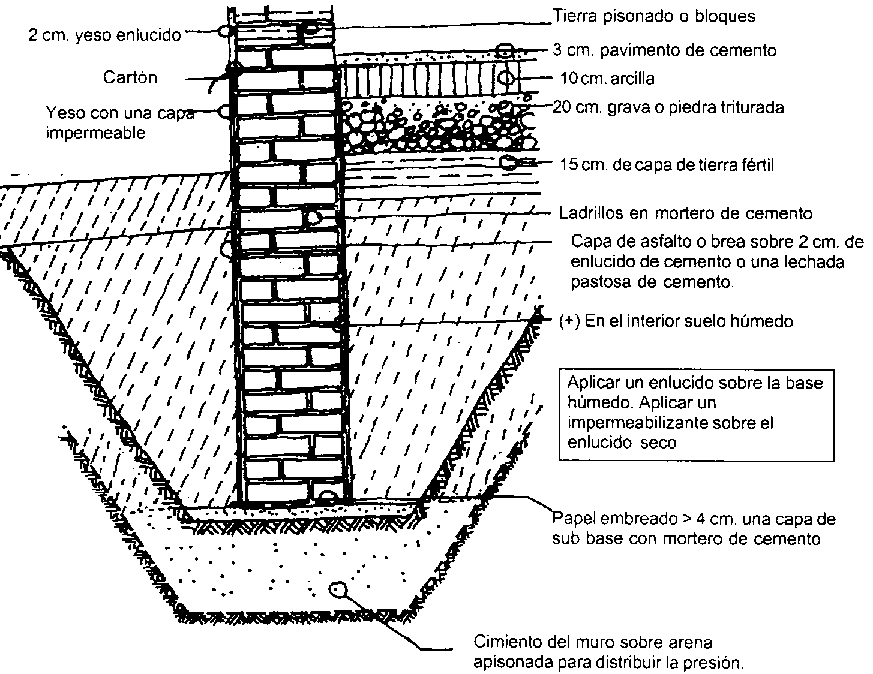

Aplicar un enlucido sobre la base h�medo. Aplicar un impermeabilizante sobre el enlucido seco

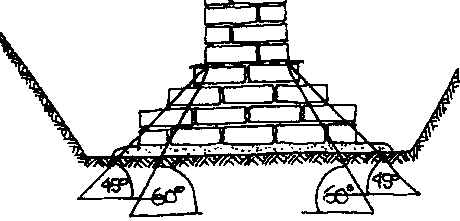

El ensanchamiento de la base del cimiento en un angulo de 45� es mejor que el angulo est�tico de 60�. Capa de ladrillos escalonados como se muestra para obtener buena adherencia. Capa de sub base > 4 cm.

Cimentaciones de concreto

CARACTER�STICAS:

BREVE DESCRIPCI�N:

• Las Cimentaciones de concreto sobre suelo resistente y uniforme pueden construirse sin necesidad de armadura, siempre y cuando no se encuentre en una zona s�smica o afectada por huracanes.

• Todos los terrenos con resistencia dudososa o no uniforme requieren de armadura, especialmente en zonas muy lluviosas y regiones afectadas por fen�menos naturales.

• Dependiendo de la resistencia necesaria, las mezclas de concreto pueden variar de 1: 3: 4 (cemento: arena: grava) a 1: 4: 7; la proporci�n de cemento m�s elevada se requiere para concreto armado.

• El contenido de agua en mezclas frescas debe ser el m�nimo necesario para lograr una masa trabajable. Un exceso de agua provocan porosidad, que debilita el concreto y lo hace absorbente del agua. Las zanjas para la cimentaci�n deben ser humedecidas antes de vaciar el concreto, para impedir la excesiva absorci�n de agua de la mezcla.

• El concreto debe curarse en h�medo durante 3 a 7 d�as, antes de construir los muros Una lamina impermeable (papel embreado) debe ser colocada entre el cimiento y el muro.

M�s informaci�n: Bibl. 20.03, 20.04, 20.05.

Cimentaciones de concreto (Bibl. 20.05)

Lavar los agregados para que est�n limpios de impurezas as� como de limo y arcilla

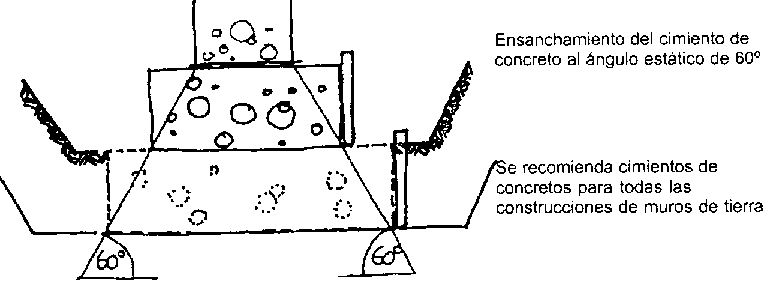

Ensanchamiento del cimiento de concreto al �ngulo est�tico de 60�

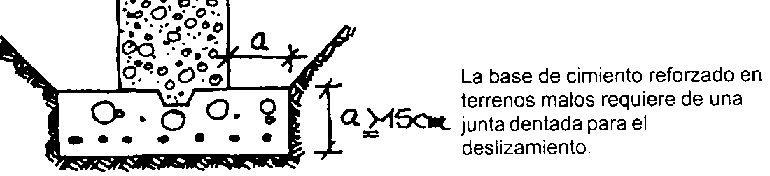

La base de cimiento reforzado en terrenos malos requiere de una junta dentada para el deslizamiento

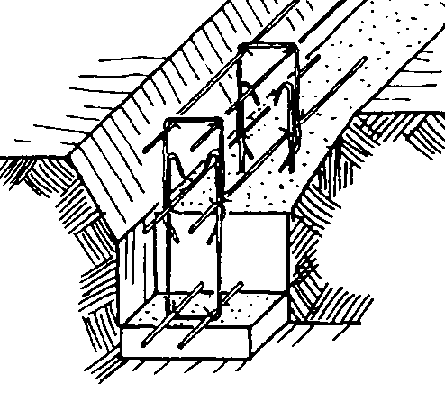

Cimientos de concreto armado

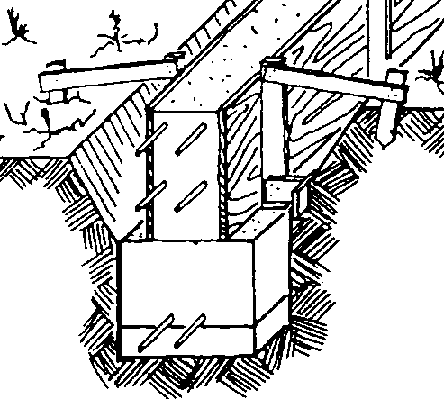

La colocaci�n del hormig�n de la base de la cimentaci�n sin encofrado: se coloca la armadura cuando la capa de concreto pobre haya fraguado. La segunda capa de concreto m�s resistente recubre la armadura.

Cimiento corrido vaciado en un encofrado de tablas de madera o planchas de madera laminada. Se le debe aplicar aceite, antes de vaciar el concreto, para facilitar el desencofrado.

La cimentaci�n terminada, con la zanja rellenada con la tierra anteriormente cavada y bien compactada.

Cimentaciones sobre arcilla expansiva (Bibl. 20.03)

• Ciertos terrenos arcillosos responden a los cambios de humedad (durante per�odos de lluvia o sequ�a, extracci�n de humedad a trav�s de las ra�ces de arboles, etc.) con fuertes contracciones o dilataciones, que pueden causar serios da�os a la cimentaci�n y por ende a todo el edificio.

• Se pueden evitar estos da�os, atravesando con la cimentaci�n la capa problem�tica, o construyendo los cimientos y la estructura que resista los movimientos del terreno.

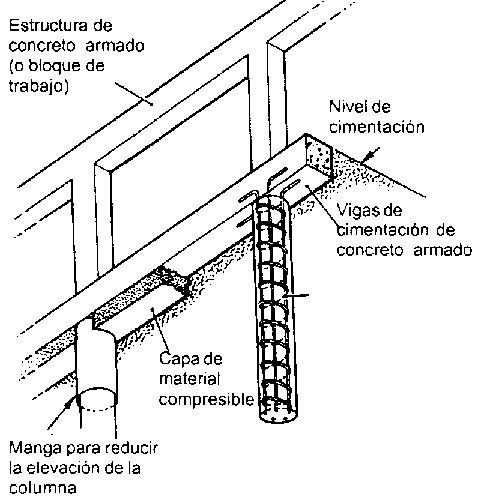

• Cimentaci�n con pilotes y vigas: Pilotes de peque�o di�metro son apoyadas en la zona inferior a la capa de arcilla expansiva, y las vigas de cimentaci�n de concreto armado, que unen los pilotes, son construidas sobre material comprimible (p.ej. poliestireno expandido) que absorbe los movimientos del terreno sin afectar la cimentaci�n y la estructura.

• Cimentaci�n con zapatas y columnas: Zapatas ubicadas sobre terreno firme, debajo de la capa de arcilla expansiva; columnas de concreto armado soportan las vigas de cimentaci�n, igual como en el caso anterior.

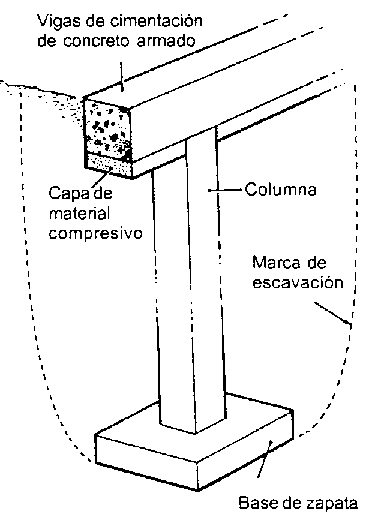

Cimentaci�n de columnas y vigas

Cimentaci�n de zapatas y columnas

Pilotes de tiras de bamb�

CARACTER�STICAS:

BREVE DESCRIPCI�N:

• La cimentaci�n de tiras de bamb� ha sido desarrollada para mejorar la capacidad de carga de suelos blandos y comprimibles y reducir el asentamientos, para varios tipos de construcci�n, como son edificios, carreteras, etc.

• Las ca�as huecas de bamb� se relleanan con fibras de coco y hilo de yute enrrollado en un tejido de yute; las perforaciones en la ca�a permiten escurrir el agua del suelo y de esa forma secar el suelo y mejorar su capacidad de soporte de carga del suelo.

M�s informaci�n: Dr. M.A. Aziz or Dr. S.D. Ramaswamy, Departmento de Ingenier�a Civ�l, National University of Singapore, 10 Kent Ridge Cresent, Singapore 0511; Bibl. 20.01.

Pilote de tiras de bamb�

Se han usado exitosamente pilotes de tiras de bamb�, rellenos con mechas de estopa de coco, enrollada en forma suelta, de m�s o menos 6 mm de di�metro, envueltas por un yute densamente tejido, sujetado por hilo de yute en forma de espiral. Se perforaron las tiras de bamb� tratadas, en puntos escogidos al azar, y se ataron en intervalos regulares con alambre de hierro galvanizado, despu�s de colocar la estopa de coco dentro y a lo largo de toda su extensi�n (Fig. 1A,1B).

Figura 1A

Figura 1B

Area estabilizada

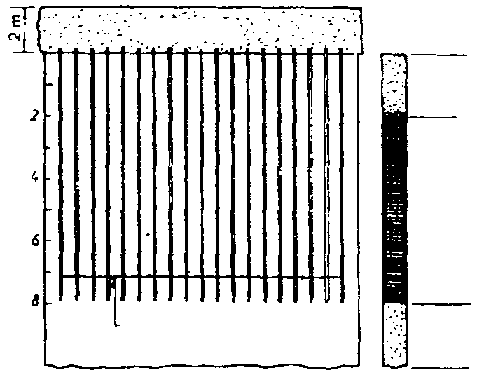

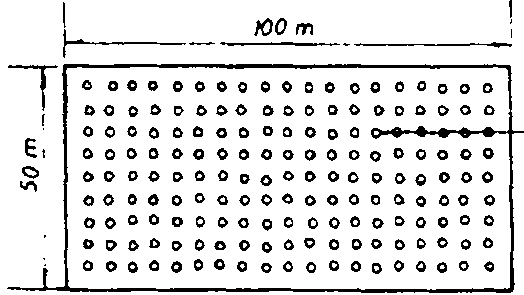

Estos pilotes de tiras de bamb� especialmente preparados fueron utilizados para estabilizar el subsuelo d�ctil y comprimible para una construcci�n especifica (Fig. 2A,2B). El terreno estaba compuesto de una capa superior de aprox. 2 m de espesor de un limo areno arcilloso blando a medianamente duro, seguido de una capa de aprox. 6 m de espesor de arcilla limosa muy blanda seguida a su vez por una capa de arena arcillosa limosa de densidad media Los pilotes de tiras de bamb�, cada uno de aprox. 8 m de largo, 80 a 90 mm de di�metro, fueron clavados con un martinete espaciados 2 m en una ret�cula cuadrada. Despu�s de la instalaci�n de los pilotes, se cubri� toda el �rea capa de 2 m de espesor de material arenoso (Bibl. 20.01).

Figura 2A

Figura 2B

Cimentaci�n con postes de madera

CARACTER�STICAS:

BREVE DESCRIPCI�N:

• Cimentaci�n de postes de madera solo es aplicable a estructuras livianas, o sea para construcciones de madera, bamb� u otros materiales vegetales.

• La mayor desventaja de la cimentaci�n de postes de madera es el riesgo de debilitamiento debido al ataque de insectos (sobre todo termitas y escarabajos), de hongos y de roedores. Por lo tanto se necesitan medidas de protecci�n. (ver secci�n Madera y MEDIDAS DE PROTECCI�N).

• El uso de postes de madera para la cimentaci�n es adecuado, si el clima es predominantemente seco, el lugar es bien drenado y los agentes biol�gicos, como termitas, no son comunes en la zona.

M�s informaci�n: Bibl. 14.18,14.22, 20.04, 20.05.

Cimentaci�n con postes de madera simple (Bibl. 20.05)

Solo para zonas libres de termitas.

Vista sin cerramiento o muros de cerramiento

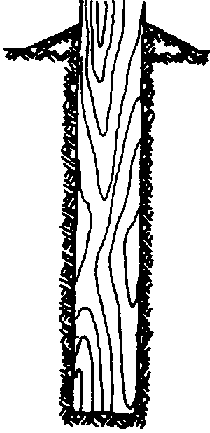

Poste en el terreno

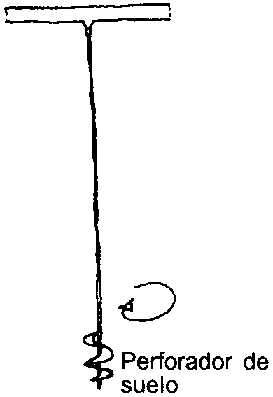

Perforador de suelo

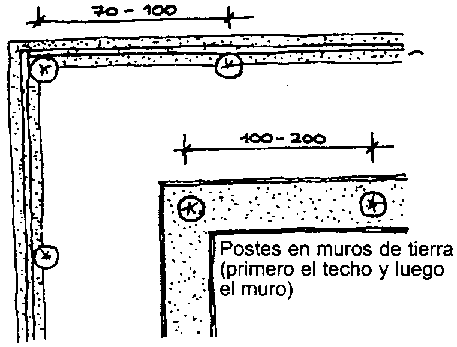

Postes en muros de tierra

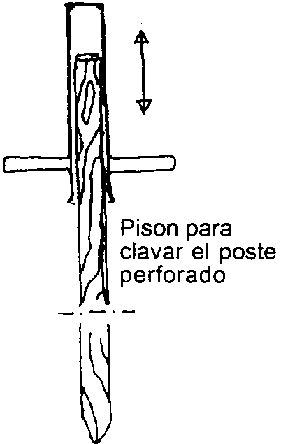

Pison para clavar el poste perforado

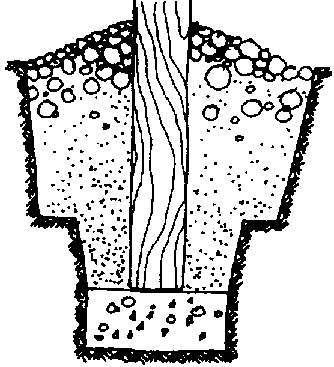

Postes de madera sobre zapatas de concreto (Bibl. 20.05)

Solo para zonas secas libres de termitas.

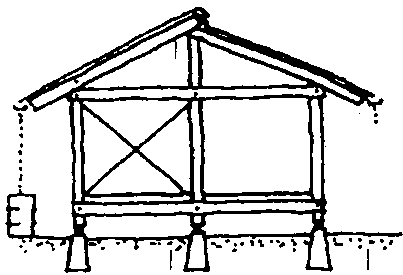

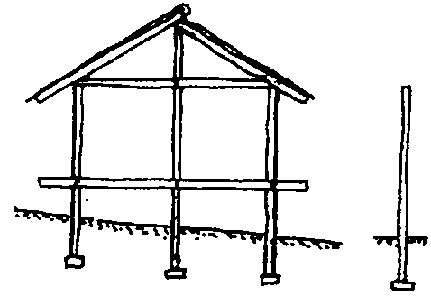

Construcci�n de una estructura rigida

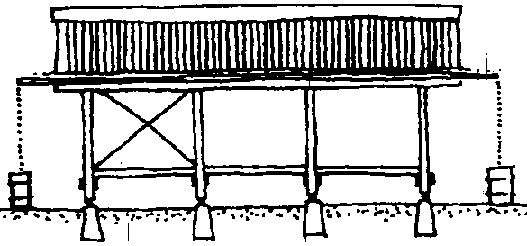

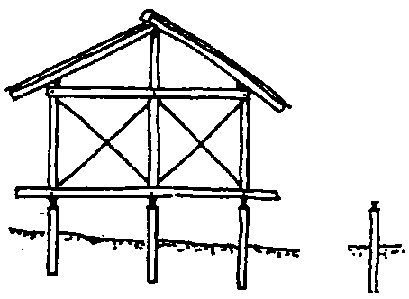

Construcci�n de una estructura articulada y arriostrada

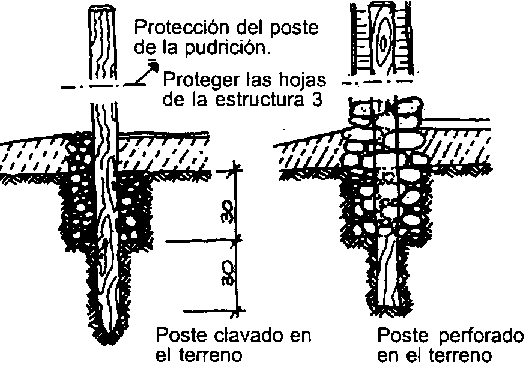

Poste en hoyo perforado

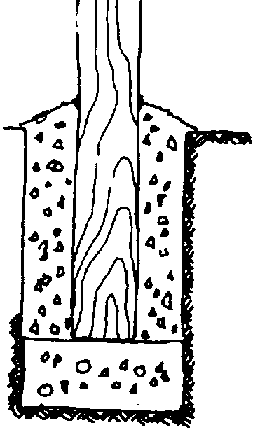

Poste sobre una zapata de concreto

Poste sobre una zapata de concreto

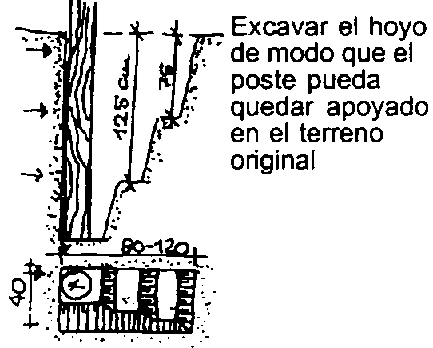

Excavar el hoyo de modo

Protecci�n contra la pudrici�n:
Protecci�n de la construcci�n hoja 3.

Rellenar el hoyo con tierra (no tierra vegetal)

Arena y grava
Mezcla tierra - grava - cemento

El relleno se comprime por capas

Postes de madera sin contacto con el terreno (Bibl. 20.05)

Estructura - Construcci�n

Estructura - Construcci�n

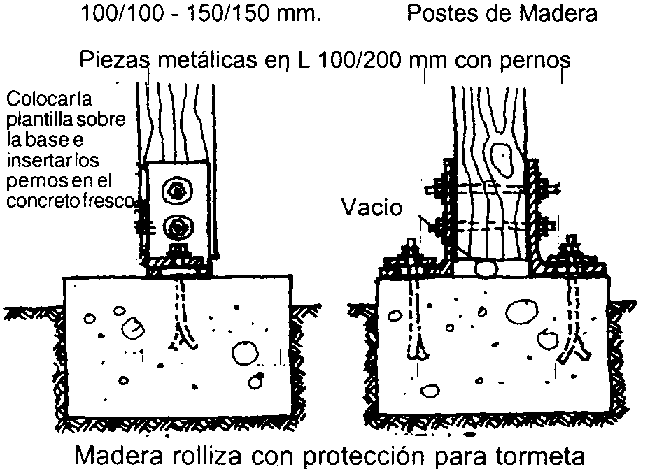

Madera rolliza con protecci�n para tormeta

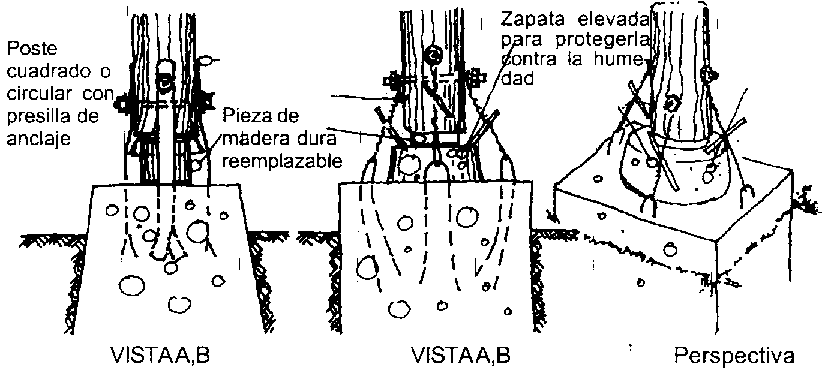

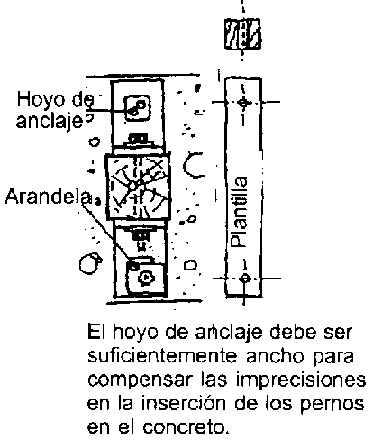

El hoyo de anclaje debe ser suficientemente ancho para compensar las imprecisiones en la inserci�n de los pernos en el concreto.

VISTA A,B
