Il est indispensable de bien nettoyer le grain provenant de la moisonneuse-batteuse, que ce soit pour le livrer directement � l'organisme stockeur, pour le s�cher et pour le conserver.
Dans le cas des c�r�ales � paille, cette op�ration a pour but d'enlever les � verdillons � et autres d�chets (balles, paille, etc..) qui nuisent � leur bonne conservation, tout en permettant d'obtenir une meilleure pr�sentation et un poids sp�cifique plus �lev�. Pour le ma�s et les ol�agineux le pr�nettoyage permet d'�liminer toutes les parties humides souvent de grosses dimensions (morceaux de tige, rafles, siliques, etc..) avant le passage au s�choir. On r�duit ainsi consid�rablement les risques de bourrages, donc d'incendies, et dans le m�me temps on diminue le co�t du s�chage en retirant les d�chets plus humides que le grain.
Pour ces op�rations il existe un certain nombre d'appareils qui vont du simple pr�nettoyeur par ventilation du flux de grain au nettoyeur-s�parateur travaillant � fa�on semences �.
Les �quipements actuellement disponibles sont les suivants
1. Pr�nettoyeur par ventilation
Il s'agit d'un appareil qui effectue seulement le tri du grain et des particules l�g�res ou s�ches et volumineuses par ventilation. Le flux de grain traverse une chambre �quip�e de chicanes. Un courant d'air d'un d�bit r�glable la traverse et fluidise l'ensemble du produit en �vacuant les d�chets l�gers et en laissant passer le grain.
Cet appareil ne fonctionne de fa�on efficace que sur grain sec et n'effectue qu'un nettoyage sommaire. De faible encombrement et d'un poids r�duit, il s'adapte assez facilement sur tout circuit de manutention. Ce mat�riel est tr�s robuste, mis � part le ventilateur, aucune pi�ce n'est en mouvement. La puissance n�cessaire est faible puisqu'il faut environ 1 ch pour un d�bit de 150 quintaux/heure. L'entretien se limite au nettoyage des parties obliques o� peuvent s'accumuler des d�chets humides. Il faut adapter le d�bit d'air � chaque esp�ce trait�e de fa�on � �viter l'entrainement du grain dans les impuret�s (ou l'inverse).

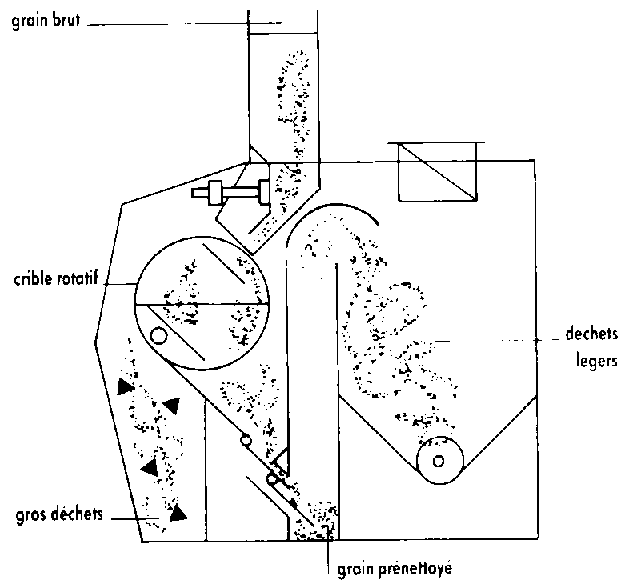

Principe d'un pr�nettoyeur par ventilation type PMP (Doc. Lorin).
Cet appareil est aussi appel� �purateur ou �motteur � tambour rotatif.
Le grain non nettoy� tombe sur un crible rotatif et le traverse. Les grosses impurtet�s ne passant pas au travers de ce crible sont �limin�es. Le grain ayant travers� le tambour est soumis � un courant d'air qui entra�ne les particules l�g�res et les fines brisures.
Le crible est d�gomm� en permanence par une brosse ou par des boules de caoutchouc enferm�es dans le tambour. Sur certains mod�les le crible rotatif est en m�me temps soumis � des secousses rapides et de faible amplitude.
Ce mat�riel peut travailler sur tous les grains: en nettoyage de c�r�ales � paille, mais surtout en pr�nettoyage de ma�s humide et d'ol�agineux avant s�chage. Il faut alors savoir que le d�bit annonc� pour des c�r�ales � paille chute de 30 � 40 %. En fin de campagne de s�chage, il faut nettoyer manuellement le crible et graisser tous les paliers.
La puissance n�cessaire � ce type de mat�riel est tr�s variable suivant les constructeurs puisque pour 1 ch les d�bits vont de 100 � 500 quintaux/heure.

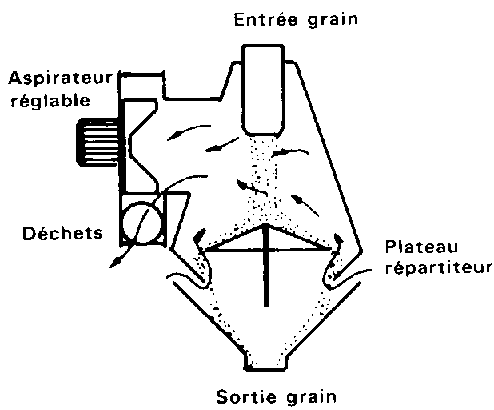

Principe d'un�purateur �motteur rotatif type Criblema 1600 (Doc. Morilon)
3. Pr�nettoyeur circulaire � turbine
Dans ce type d'appareil le grain est amen� soit par le dessus soit sur le c�t� de l'appareil et tombe sur un c�ne de r�partition r�glable qui le distribue d'une mani�re uniforme sur le pourtour de l'appareil.
L'aspiration d'air r�glable enl�ve les d�chets (balles, paille, poussi�re, pellicules roses du ma�s, etc..) et les fines brisures, qui sont �vacu�s vers l'ext�rieur ou qui passent dans un cyclone pour �tre r�cup�r�s en sac.
Ce mat�riel travaille avec une efficacit� maximale sur les grains secs. Son faible encombrement permet une adaptation assez facile dans des circuits de manutention d�j� existants.
La puissance demand�e par cet appareil est r�duite; de l'ordre de 1 ch pour un d�bit de 80 � 100 quintaux/heure. L'entretien de ce mat�riel est minime puisque la partie m�canique se limite � la turbine et donc un nettoyage manuel des parties coniques suffit � assurer un bon fonctionnement.
Principe d'un nettoyeur � turbine type DA 67 (Doc. Daguet).
Ce mat�riel de nettoyage est aussi appel� nettoyeur-calibreur car il peut �tre utilis� pour calibrer les c�r�ales, il suffit pour cela de jouer sur les dimensions des perforations du crible rotatif.
Le nettoyage du grain s'effectue en deux temps, tout d'abord par aspiration et ensuite par criblage. Avant son introduction dans le tambour, le grain est soumis � un courant d'air qui �limine les produits mi-lourds. Ensuite il descend le long du crible rotatif inclin�. Les petites impuret�s sont s�par�es en premier, puis vient le grain propre et en fin de tambour les gros d�chets sont �vacu�s. Le d�gommage des grilles est assur� soit par un rouleau caoutchouc parall�le au crible et roulant sur ce dernier, soit par un jeu de brosses. Ces grilles sont amovibles et interchangeables, ce qui permet le nettoyage ou le calibrage de tous les grains.
L'essentiel de l'entretien du mat�riel consiste en un nettoyage r�gulier des grilles amovibles du crible (au moins une fois � chaque changement de c�r�ales) et un graissage des paliers des diff�rents axes s'il y a lieu (se r�f�rer aux pr�conisations du constructeur).
Lorsque l'on utilise l'appareil en nettoyeur classique, il faut une puissance de 1 ch pour un d�bit de 70 quintaux/heure. Par contre si l'on veut effectuer un calibrage d'orge, il faut diminuer le d�bit de 70 � 80 % pour obtenir un r�sultat correct. A l'inverse pour un pr�nettoyage rapide, en n'utilisant que la partie nettoyage par aspiration de l'appareil, on augmente le d�bit de 60 � 70 %.

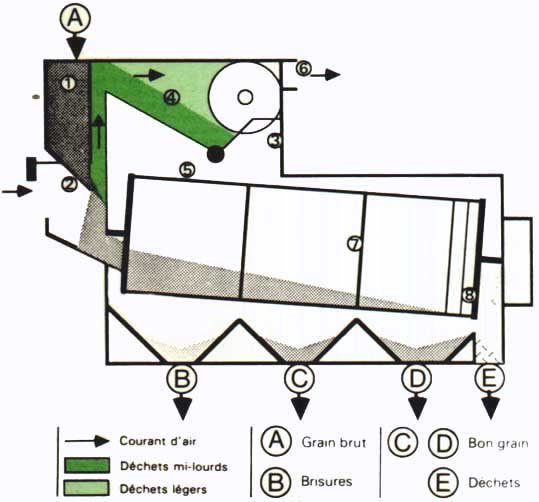

Principe d'un nettoyeur-calibreur Marot, Type EAC 600 (Doc. Law).
Toujours sur ce principe de nettoyage par crible rotatif il existe un mat�riel original dans lequel les tamis cylindriques ont un axe de rotation vertical, il s'agit du nettoyeur-s�parateur � tambours plan�taires.

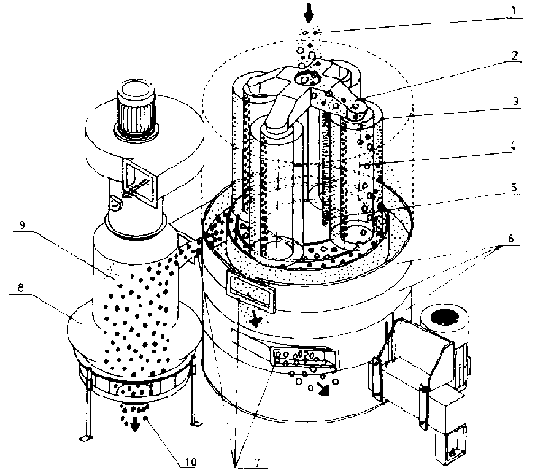

Principe d'un nettoyeur-s�parateur � tambours plan�taires type SIGMA TS 10 (Doc. Damas)
Un distributeur r�partit les grains � nettoyer dans les tambours, chaque tambour est constitu� de 2 tamis cylindriques. Ces tamis sont anim�s d'un mouvement plan�taire, c'est-�-dire tournant autour de leur propre axe de rotation en m�me temps qu'ils tournent autour de l'axe de la machine.
La force centrifuge projette les grains contre les tamis. Les grosses impuret�s sont �limin�es et r�cup�r�es � la base du cylindre. Seuls les grains et les petites particules passent au travers du premier tamis. Le second ne laisse passer que les petites impuret�s. Les grains pr�nettoy�s se trouvent donc entre les deux cylindres. Les trois produits sont r�cup�r�s dans trois goulottes annulaires. Les d�chets sont alors refoul�s vers les sorties. Les grains sont envoy�s vers l'aspirateur cylindrique qui permet d'enlever les impuret�s l�g�res.
Le d�gommage des tamis est assur� par un jeu de brosses situ�es au centre de l'appareil.
Variation du d�bit de grain d'un nettoyeur-calibreur � tambour en fonction de son utilisation.
| MODE D'UTILISATION | DEBIT DE GRAIN (QUINTAUX/HEURE) | |
| CEREALES A PAILLE SECHES | MAIS HUMIDE | |
| PRENETTOYAGE | 110 � 120 | 35 |
| NETTOYAGE | 70 | 50 |
| CALIBRAGE | 15 � 20 | - |
C'est l'appareil qui effectue le nettoyage le plus pouss� des c�r�ales, � faible d�bit il peut r�aliser un travail type � semences �.
Les grains sont introduits dans l'appareil par une tr�mie d'alimentation. Une vanne � contrepoids ainsi qu'un rouleau cannel� assurent une nappe r�guli�re du grain et une distribution sur toute la largeur de la grille. Les grains passent alors dans un courant d'air et tombent sur la grille sup�rieure. Celle-ci arr�te les grosses impuret�s (cailloux, �pis, spathes, tiges, etc..) qui sont �vacu�es sur le c�t�. Au passage dans le courant d'air une grande partie des d�chets est �limin�e, ces derniers sont r�cup�r�s dans une chambre de d�tente puis sont �vacu�s par une vis ou un rouleau � palettes. Le d�gommage de cette premi�re grille est assur� par des boules en caoutchouc, des marteaux ou des brosses.
Les grains ayant travers� cette grille tombent sur une deuxi�me, � perforations plus fines, qui �limine les petites impuret�s (brisures, terre, graines �trang�res, etc.). Le d�gommage de cette seconde grille est g�n�ralement assur� par un jeu de brosses en nylon. Les deux grilles sont soumises � des secousses rapides et de faible amplitude. Avant sa sortie de l'appareil, le bon grain subit un ultime nettoyage par aspiration des fines particules restantes.
Le nettoyeur-s�parateur utilis� en nettoyage classique demande une puissance de 1 ch pour un d�bit de 110 quintaux/heure en c�r�ales � paille.
En nettoyage type � semences � le d�bit baisse de 70 � 80 % environ. Lorsqu'il est utilis� comme pr�nettoyeur de ma�s humide avant s�chage le d�bit chute d'au moins 50 % et il faut surveiller tr�s attentivement les grilles qui ont tendance � se colmater tr�s rapidement.
Il faut choisir judicieusement l'emplacement d'un tel appareil en tenant compte des importantes vibrations qu'il provoque, il doit �tre imp�rativement fix� sur un support rigide pour garder son efficacit�. L'entretien se limite � la v�rification de l'�tat des grilles (propret� et usure), au bon fonctionnement du d�gommage (usure des brosses) et au graissage des diff�rents roulements.

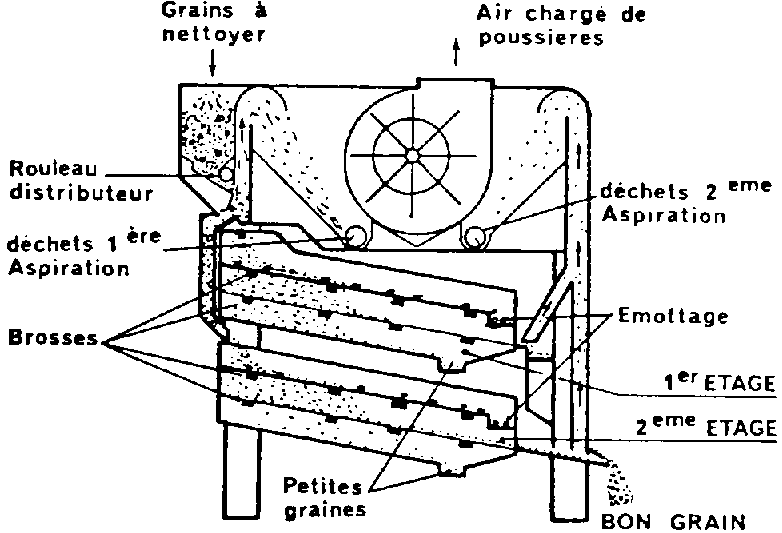

Principe d'un nettoyeur-s�parateur type D 200 (Doc. Denis).
